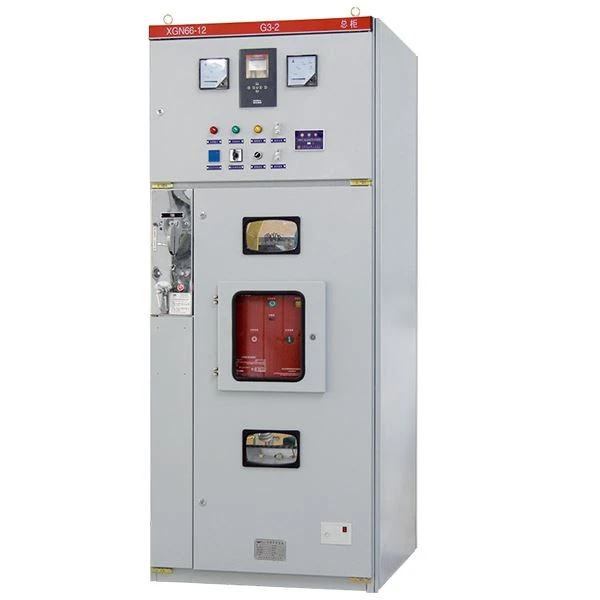

XGN66-12 HV 19KV kabeļa sadales kārba
XGN66-12 kārbas tipa fiksēta maiņstrāvas metāla slēgta sadales iekārta (turpmāk tekstā "sadales iekārta") ir piemērojama 3.6-12KV divfāzu maiņstrāvas 50 Hz sistēmai kā ierīce elektroenerģijas saņemšanai un sadalei. , un ir piemērots biežām ekspluatācijas vietām un ar eļļas slēdžiem aprīkotu sadales iekārtu pārveidošanai. Kopnes sistēma ir vienas kopnes sistēmas un vienas kopnes sekcijas sistēma.Sadales skapis atbilst GB3906 3.6 - 40.5kV maiņstrāvas metāla slēgtā gaisa atvēršanas aprīkojuma un vadības aprīkojuma un DL404 Pasūtīšanas tehnisko nosacījumu prasībām. Iekštelpu maiņstrāvas augstsprieguma slēdžu skapis. Sadales skapis ir skaists izskats, mazs izmērs, un tam ir pilnīgas un uzticamas pret nepareizas darbības funkcijas. Galvenajam slēdzim VS1-12 vai ZN28-12 sadales skapī aprīkots vakuuma automātiskais slēdzis, GN30-12 un GN19-10 aizdedzes izolēšanai tiek izmantoti atdalītāji, un JN{{ 13}} zemējuma slēdži tiek izmantoti zemējuma slēdžiem.
Apraksts
XGN66-12 HV 19KV kabeļa sadales kārba
Šis produkts ir absorbējis ārvalstu progresīvās tehnoloģijas. Tas ir maza izmēra, tikai 50 procenti no parastā slēdža tilpuma; skapim ir liela izmēra un laba veiktspēja; "piecu drošu" bloķēšanas mehānisms, vienkāršas un citas priekšrocības, skapis ir 3.6, 7.12kV trīsfāzu jauda 50Hz Viena kopne nodod pilnu iekštelpu ierīču komplektu enerģijas saņemšanai un sadalei. Tam ir arī ķēdes kontroles, aizsardzības un uzraudzības funkcijas. To var izmantot dažāda veida elektrostacijās, apakšstacijās un rūpniecības un kalnrūpniecības uzņēmumos augstceltnēs un citās vietās. To var kombinēt ar gredzenveida tīkla skapjiem, kā arī atvērt un aizvērt.
1. Izvelkami rokas ratiņi: Rokas ratiņu rāmis ir veidots un samontēts ar augstas kvalitātes auksti velmēta tērauda plāksnēm. Rokas ratiņi ir aprīkoti ar vakuuma slēdzi un citu palīgaprīkojumu. Rokas ratu rāmis ir aprīkots ar skrūvējamu uzgriežņu piedziņas mehānismu un īpaši augstu sajūgu.
3. Kopnes nodalījums: galvenā kopnes josla tiek novadīta no viena sadales skapja uz citu sadales skapi un fiksēta ar atzarojuma kopnes joslu un statisko kontaktu sekciju. Izejot cauri blakus esošajam skapim, kopnes stieni nostiprina sienas bukse, kas var efektīvi novērst negadījuma izplatīšanos un vienlaikus palīdzēt galvenajai kopnes stienim. Atbalsta loma. Kopnē ir izmantots saraušanās tipa apvalka vai šķidrā pārklājuma process, un fāzes un savienotāji ir aprīkoti ar izolācijas uzmavām, kas izgatavotas no liesmu slāpējošiem materiāliem, lai izveidotu uzticamu kompozītmateriālu izolāciju.
Galvenās iezīmes
1. Kabīnei ir samontēta konstrukcija, bez metināšanas, augsta mehāniskā izturība un māksliniecisks izskats.
2.Aizmugurējā augšējā daļa ir paredzēta GN30-12 rotējošajam atslēgšanas slēdzim un apakšējā daļa GN19-12C atvienošanas slēdzim. Mehāniskā bloķēšanas ierīce, kas tiek darbināta atbilstoši procedūrām, var nodrošināt uzticamu drošības aizsardzību darbiniekiem un aprīkojumam.
3. Pieņemtais galvenais slēdzis ir monobloka tipa, tādas opcijas kā ZN63-12(VS1-12) un VD4-12
4. Obligātā mehāniskā bloķēšanas metode tiek izmantota galveno slēdžu, atvienotāju un kabīnes durvju bloķēšanā, lai nodrošinātu “piecu drošības” bloķēšanas funkciju, izbaudot nejaušu kombināciju ar gredzenveida galveno bloku.
Lietošanas nosacījumi
1. Apkārtējā temperatūra: maksimālā plus 40 grādi , minimālā - 15 grādi ; 2. Augstums: ne vairāk kā 1000m; 3. Relatīvais mitrums: dienas vidējā vērtība nav lielāka par 95 procentiem, un mēneša vidējā vērtība nepārsniedz 90 procentus; 4. Zemestrīces intensitāte nedrīkst pārsniegt 8 5. Vietas, kur nav uguns, sprādziena, nopietna piesārņojuma, ķīmiskas korozijas un spēcīgas vibrācijas.
Tehniskais parametrs
Nē. | Lieta | Vienība | Tehniskie dati | ||
1 | Nominālais spriegums | kV | 3.6, 7.2, 12 | ||
2 | Nominālā strāva | A | 630 1000 | 1250 2000 | 2500 3150 |
3 | Nominālā īssavienojuma pārrāvuma strāva | kA | 20 | 31.5 | 40 |
4 | Nominālā īstermiņa izturība pret strāvu | kA | 20 | 31.5 | 40 |
5 | Nominālā maksimālā pretestības strāva | kA | 50 | 80 | 100 |
6 | Nominālā īssavienojumu veidošanas strāva | kA | 50 | 80 | 100 |
7 | Īssavienojuma nominālais ilgums | s | 4 | ||
8 | Aizsardzības pakāpe | IP2X | |||
9 | Autobusu sistēma | Viens autobuss, viens autobuss ar apvedceļu, divvietīgs autobuss | |||
10 | Darbības metode | Elektromagnētisms, atsperu uzkrāšanas enerģija | |||
11 | Kontūras dimensija | mm | 950^1000x2300 (zem 1250A) | ||
RŪPNĪCA
SERTIFIKĀTS
KOMPĀNIJAS PĀRSKATS
FAQ
Q5 : Vai ir pieejams OEM/ODM?
A: Jā, tā ir! Mūsu produktus var pielāgot. Mums ir dizaina un inženieru komandas, mēs varam pielāgot produktus atbilstoši klientu zīmējumam vai prasībām.
Q6 : Vai esat ražotājs vai tirdzniecības uzņēmums?
A: Mēs esam rūpnīca, kā 100% profesionāls ražotājs ar 20 gadu ražotāja pieredzi, mēs varētu ražot produktus atbilstoši klientu prasībām, kā arī mēs varētu 100% kontrolēt produktu kvalitāti.
Q7 : Vai par cenu var vienoties?
A: Jā, cena runājama. To var mainīt atbilstoši jūsu daudzumam vai iepakojumam
Q8 :Kā ar pārbaudi?
A: Mums ir visa pārbaudes sistēma no izejmateriāliem līdz galaproduktiem, tostarp temperatūras paaugstināšanās tests, sāls izsmidzināšanas testa vadītāja tipa pārbaude, mehāniskā kalpošanas laika pārbaude.
Q9 :Kādi ir maksāšanas noteikumi?
A: T.T, Paypal, Western Union,Alibaba tirdzniecības garantijaun L/C ir pieņemams. 30 procenti T/T iepriekš,70 procentiatlikums pirms nosūtīšanas.
