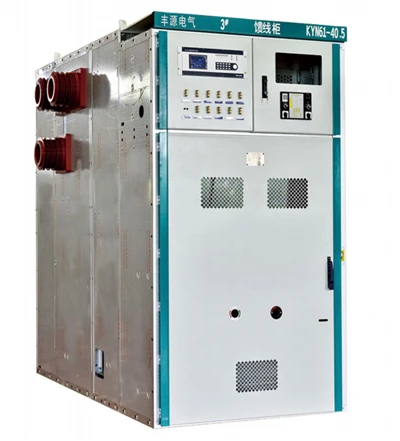

KYN61-40.5 40.5kV ar gaisu izolēts metāla-pārklāts sadales iekārta

Modeļa nozīme

Produkta pārskats

KYN61-40.5 sadales iekārta nodrošina metāla-slēgtu, nodalījumu platformu vidēja-sprieguma sadalei ar nominālo spriegumu 40,5 kV. Izvelkamo vakuuma ķēdes pārtraucēju var norādīt ienākošajam, izejošajam, transformatora-padevējam, kopnes-savienojumam un citām projekta-noteiktām paneļa funkcijām. Galvenās ķēdes nominālvērtības, aizsardzība, mērīšana, papildu jauda un sakaru saskarnes tiek pabeigtas tehniskās pārbaudes laikā.

Korpusa izkārtojums atdala ķēdes -slēdžus, kopnes, kabeļus un zemsprieguma{1}} vadības zonas, lai nodrošinātu drošu darbību, pārbaudi un apkopi. Slēģi, zemējuma -slēdžu izvietojums un mehāniskie/elektriskie bloķētāji ir konfigurēti saskaņā ar apstiprināto shēmu. Galīgā bloķēšanas loģika un piekļuves nosacījumi ir apstiprināti projekta rasējumos.

Galvenās iezīmes

·Izņemams vakuuma automātiskais slēdzis ar noteiktām apkalpošanas, pārbaudes/atvienotām un apkopes pozīcijām, atkarībā no izvēlētā slēdža konstrukcijas.

· Metāla-apklāta nodalījumi slēdža, kopnes, kabeļa un zemsprieguma{1}}vadības zonām.

· Automātiskās slēdža un bloķēšanas funkcijas, kas izstrādātas, lai samazinātu parastās darbības kļūdas.

·Projektam-specifiskas CT, VT, mērīšanas, aizsardzības releja, papildu barošanas un SCADA saskarnes.

·Sastāva izstrāde no klienta SLD, paneļa grafika un kabeļa{0}}ieejas prasībām.

·Vispārējais izkārtojums, sekundārās shēmas un pasūtījuma{0}}posma dokumentācija sagatavota apstiprināšanai.

Tehniskie dati

Tālāk norādītās vērtības nosaka pašreizējo standarta vietnes bāzes līniju. Galīgās garantētās vērtības attiecas tikai uz apstiprināto piedāvājumu, rasējumiem un līguma dokumentiem.

Parametrs	Vietnes pamatlīnija
Modelis	KYN61-40.5
Sadales iekārtas tips	Iekštelpu gaisa{0}}izolācija, izvelkama metāla-apvalka sadales iekārta
Nominālais spriegums	40,5 kV
Nominālā frekvence	50 Hz
Nominālā strāva	Līdz 2000 A; galīgās galvenās-kopnes un padeves strāvas pēc apstiprinātā sastāva
Nominālā īssavienojuma-pārraušanas strāva	Līdz 31,5 kA
Novērtēts īss{0}}laiks, izturīgs pret strāvu	31,5 kA 4 s
Nominālā maksimālā pretestības strāva	80 kA
Nominālā īsslēguma{0}}strāva	80 kA maksimums
Jaudas-frekvences izturības spriegums	95 kV, 1 min
Zibens impulsu izturīgs spriegums	185 kV maksimums
Korpusa aizsardzība	IP4X; iekšējā starpsienu aizsardzība IP2X ar atvērtām attiecīgās nodalījuma durvīm, ievērojot galīgo apstiprināto konfigurāciju
Strāvas slēdža veids-	Izņemams vakuuma ķēdes pārtraucējs; marka un modelis apstiprināts tehniskās apskates laikā
Papildu/kontroles padeve	Konkrēts projekts-; Dokumentētajā pārbaudītajā konfigurācijā tika izmantota DC 220 V
Standarta apkalpošanas vide	−15 grādi līdz +40 grāds
Standarta uzstādīšanas augstums	Mazāks vai vienāds ar 1000 m virs jūras līmeņa
Izmēri	Panelis- un shēma-konkrēts; apstiprināts uz apstiprinātā vispārējā izkārtojuma rasējuma
Kabeļa ievade un izbeigšana	Projekts{0}}atbilstoši kabeļa datiem un apstiprinātajam izkārtojumam

Tipiskas paneļa funkcijas

Paneļa funkcija	Tipiska loma
Ienākošais padevējs	Saņem strāvu no komunālajiem tīkliem, transformatora vai augšupējās sadales iekārtas; aizsardzības, mērīšanas un CT dati ir specifiski projektam{0}}.
Izejošo līniju padevējs	Sadala strāvu pakārtotajām apakšstacijām, apstrādes slodzēm vai sadales padevējiem.
Transformatoru padevējs	Vada un aizsargā transformatora ķēdi, pamatojoties uz transformatora reitingu, vektoru grupu un aizsardzības filozofiju.
Autobusa sakabe / autobusu sekcija	Savieno vai sadala kopņu grupas saskaņā ar apstiprināto kopņu izvietojumu un darbības secību.
PT / mērīšanas panelis	Nodrošina sprieguma mērīšanas, mērīšanas vai kopnes -sprieguma funkcijas, ja to pieprasa SLD.
Papildu / vadības panelis	Integrē projekta -definētas vadības, paziņošanas, sakaru vai stacijas palīgfunkcijas.

Konfigurācijas un aizsardzības opcijas

Sadales iekārtu var konstruēt ar projektā apstiprinātiem -vakuuma slēdžiem, strāvas un sprieguma transformatoriem, aizsardzības relejiem, skaitītājiem, pārsprieguma novadītājiem, zemējuma slēdžiem un palīgierīcēm. Detaļu markas, attiecības, precizitātes klases, slodzes, CT serdeņu daudzumi, releju funkcijas, vadības spriegums un sakaru protokols ir jānorāda pieprasījumā vai jāsaskaņo tehniskās precizēšanas laikā. Līdzvērtīgas aizstāšanas tiek veiktas tikai ar klienta apstiprinājumu.

Ekspluatācijas apstākļi un reģionālais inženierisg

Standarta iekštelpu serviss

Standarta vietnes bāzes līnija ir apkārtējās vides temperatūra no −15 grādi līdz +40 grādiem, un uzstādīšanas augstums nepārsniedz 1000 m. Uzstādīšanas telpai jābūt piemērotai iekštelpu elektroiekārtām un aizsargātai pret neparastu kondensāciju, korozīvām gāzēm, pārmērīgiem putekļiem, vibrāciju un citiem apstākļiem, kas neatbilst saskaņotā projekta specifikācijai.

Krievija, NVS un plašāka Eirāzija

Aukstā-klimata un vietējo-komunālo pakalpojumu projektiem norādiet minimālo āra un iekštelpu darba temperatūru, apkures un ventilācijas filozofiju, augstumu virs jūras līmeņa, seismisko līmeni, piesārņojuma apstākļus, ēkas temperatūras kontroli, nepieciešamo dokumentu valodu un piemērojamos standartus vai atbilstības dokumentus. Pakalpojums, kas zemāks par –15 grādiem, neietilpst standarta vietnes vērtējumā, un tam ir nepieciešams tehniskais novērtējums un, ja iespējams, īpašs dizains. Jebkurš EAC-, GOST- vai vietējās-regulas piegādes ir jāapstiprina konkrētajam projektam pirms piedāvājuma.

Āfrika un Tuvie Austrumi

Vietām lielā-apkārtējā, putekļainā, piekrastes vai augstu{1}} augstumā nodrošiniet maksimālo iekštelpu temperatūru, augstumu virs jūras līmeņa, mitruma, putekļu un sāls-piesārņojuma apstākļus, dzesēšanas sistēmu un nepieciešamo korpusa aizsardzību. Apstākļos, kas pārsniedz +40 grādu vai 1000 m, var būt nepieciešama termiskā pārbaude, samazināšana, izolācijas pārbaude vai īpašs dizains.

Standarti, testēšana un dokumentācija

Piedāvātā sadales iekārta tiek pārskatīta, ņemot vērā projekta specifikāciju un piemērojamos IEC, GB vai citus saskaņotos standartus. Precīzs standarts, izdevums un atbilstības-dokumenta apjoms ir apstiprināts komerciālajā un tehniskajā piedāvājumā; tos nevajadzētu izsecināt tikai no modeļa nosaukuma.

Trešās -puses tipa-pārbaudes dokumentācija ir pieejama 40,5 kV, 2000 A un 31,5 kA sadales iekārtas konfigurācijai. Piemērojamais ziņojuma apjoms tiek apstiprināts tehniskās apskates laikā. Regulāras pārbaudes un pasūtījuma-posma testēšanas prasības tiek saskaņotas piedāvātajam sastāvam, un projekta dokumentācijā var būt iekļauti apstiprināti rasējumi, sekundārās shēmas, rokasgrāmatas un testu ieraksti, kā norādīts līgumā.

Izmēri, uzstādīšana un saskarnes

Korpusa platums, dziļums un augstums atšķiras atkarībā no paneļa funkcijas, kopņu izvietojuma, slēdža izvēles, kabeļa gala, CT/VT izvietojuma un iekšējām atstarpēm. Fengyuan Power izdod projekta-konkrētu vispārīgo izkārtojuma rasējumu, kurā parādīts sastāvs, pamatu atveres, kabeļu-ieejas zonas, transporta sekcijas, apkopes atstarpes un saskarnes punkti. Nepārveidojiet sadales telpu vai civilo pamatu no vispārīga kataloga dimensijas.

Lietojumprogrammas

·Komunālās un rūpnieciskās apakšstacijas

·Elektroelektrostacijas un atjaunojamās{0}}enerģijas savākšanas apakšstacijas

· Ieguves rūpniecība, metālu, cementa, naftas un gāzes, kā arī apstrādes rūpniecība

·Infrastruktūra, ūdensapgāde un lielas komerciālas vai institucionālas energosistēmas

·33kV un 35kV sadales projekti, kuriem nepieciešams 40,5kV-klases iekštelpu aprīkojums

Kāpēc Fengyuan Power

Fengyuan Power, kas dibināts 2010. gadā, ražo elektroenerģijas sadales iekārtas Henanā, Ķīnā, un atbalsta starptautiskus projektus ar lietojumprogrammu inženieriju un pasūtījumu dokumentāciju. Projektiem KYN61-40.5 komanda var pārskatīt vienas-līnijas diagrammu, sagatavot paneļa-pa-paneļa priekšlikumu un saskaņot vispārējo izkārtojumu un sekundāros rasējumus apstiprināšanai. Uzņēmuma vadības-sistēmas sertifikāti un ražošanas akreditācijas dati ir pieejami atsevišķi; produkta atbilstība un testēšanas-dokumenta piemērojamība paliek konfigurācija{10}} un līgumkonkrēta.

Izpētiet saistīto aprīkojumu:augstsprieguma{0}}slēgiekārtasuniekštelpu vakuuma automātiskie slēdži. Gala komponentu saderība ir apstiprināta tehniskajā piedāvājumā.

FAQ

1. Kas ir KYN61-40.5 sadales iekārta?

KYN61-40.5 ir iekštelpu, ar gaisu-izolēta, izvelkama metāla pārklājuma sadales iekārtu platforma ar 40,5 kV. To izmanto, lai saņemtu, izplatītu, kontrolētu un aizsargātu enerģiju apakšstacijās un rūpnieciskajos tīklos.

2. Kāpēc 35kV sistēmā tiek izmantota 40,5kV sadales iekārta?

35 kV tīkls parasti tiek saskaņots ar 40,5 kV nominālā sprieguma -klases iekārtām, lai aprīkojuma izolācijas līmenis atbilstu sistēmas augstākajām sprieguma un izolācijas -koordinācijas prasībām. Galīgā atlase tiek veikta saskaņā ar piemērojamo lietderības un projekta standartu.

3. Vai KYN61-40.5 var izmantot 33kV sistēmā?

Jā, to var izvēlēties 33kV projektam, kad sistēmas izpēte, izolācijas saskaņošana un klienta specifikācija prasa 40,5kV -klases aprīkojumu. Nosūtiet SLD un sistēmas parametrus apstiprināšanai.

4. Kādi nominālās strāvas un{1}}īsslēguma līmeņi ir pieejami?

Pašreizējā vietnes bāzes līnija ir līdz 2000 A, ar nominālo īssavienojuma-pārtraukšanas strāvu līdz 31,5 kA un īstermiņa{3}}strāvu 31,5 kA 4 s. Galīgais novērtējums tiek apstiprināts katram paneļa un kopnes sekcijai.

5. Kādus paneļu veidus var piegādāt?

Tipiskās funkcijas ietver ienākošās, izejošās līnijas, transformatora padevēju, kopnes savienotāju vai kopnes sekciju, PT/mērīšanu un projekta -specifiskus palīgpaneļus. Galīgais sastāvs ir izstrādāts, pamatojoties uz apstiprināto SLD un paneļu grafiku.

6. Vai standarta dizains ir piemērots zem -15 grādiem?

Standarta vietnes pakalpojumu diapazons ir no -15 grādiem līdz +40 grādiem. Zemākas-temperatūras apkalpošanai ir nepieciešams uzstādīšanas telpas, sildītāju, materiālu, mehānismu, palīgierīču un nepieciešamā vietējā standarta tehniskais novērtējums. Īpašs dizains ir apstiprināts tikai projekta piedāvājumā.

7. Vai sadales iekārtas var piegādāt Krievijas vai NVS projektiem?

Fengyuan Power var novērtēt Krievijas, NVS un plašākas Eirāzijas projektu prasības. Pieprasījumā ir jānorāda piemērojamie standarti, vietējie tehniskie noteikumi, atbilstības{1}}dokumenta prasības, valodas, klimata, seismiskās un lietderības prasības. Ar EAC- vai GOST-saistīto tvērumu apstiprina katrs projekts, un modeļa nosaukums to nenorāda.

8. Vai skapja izmēri ir fiksēti?

Nē. Izmēri atšķiras atkarībā no paneļa funkcijas, slēdža, kopnes, CT/VT izvietojuma, kabeļa ievades un projekta atstarpes. Civilās un sadales telpas projektēšanai izmantojiet apstiprināto projekta vispārīgo izvietojuma rasējumu.

9. Kāda testa dokumentācija ir pieejama?

Trešās{0}}puses tipa-pārbaudes dokumentācija ir pieejama noteiktai 40,5 kV, 2000 A un 31,5 kA konfigurācijai. Tās piemērojamība kopā ar parasto-pārbaudes un pārbaudes dokumentāciju pasūtījumam tiek pārskatīta tehniskās precizēšanas laikā.

10. Kāda informācija ir nepieciešama piedāvājumam?

Norādiet vienas{0}}līnijas diagrammu, paneļu daudzumus un funkcijas, nominālo spriegumu, frekvenci, nominālo strāvu, īssavienojuma līmeni un ilgumu, CT/VT datus, aizsardzības prasības, papildu spriegumu, vietas apstākļus, standartus, galamērķa valsti un piegādes prasības.
