Augstsprieguma transformators

Augstsprieguma transformators

1, Kas ir eļļā iegremdēts transformators?

Eļļas iegremdētais transformators, kas pazīstams arī kā eļļas iegremdētais transformators, ir transformatora ierīce, kas izmanto eļļas dzesēšanu, lai samazinātu transformatora temperatūru. Atšķirībā no sausajiem transformatoriem eļļas iegremdētā transformatora galvenais korpuss ir uzstādīts metinātā tērauda eļļas tvertnē, kas piepildīta ar izolācijas eļļu. Kad darbojas eļļā iegremdēts transformators, siltums no spoles un dzelzs serdes vispirms tiek pārvērsts izolācijas eļļā un pēc tam dzesēšanas vidē. Pēc jaudas to var iedalīt iegremdētajā brīvās dzesēšanas transformatorā un iegremdētā piespiedu gaisa dzesēšanas transformatorā.

2, Eļļas iegremdēto transformatoru struktūra un darbības princips

Eļļas iegremdētie transformatori pēc uzbūves ir līdzīgi transformatoriem Tas ir viens no transformatoru veidiem, kas klasificēti pēc dzelzs serdeņa izolācijas formas. Tāpēc tai ir atpazīstamas eļļas iegremdētu spoļu iezīmes, kas var samazināt iekšpusē esošā aprīkojuma siltuma karti.

Eļļas iegremdētā tipa pamatkomponenti sastāv no magnētiskiem serdeņiem, tinumiem un buksēm. Magnētiskais kodols nodrošina ceļu magnētiskajai plūsmai. Tinums rada magnētisko lauku, kas sastāv no vadītāja spoles, kas aptīta ap dzelzs serdi un izolēta ar kartona barjeru un ekranēšanas slāni. Tinumu izolācijas slāņa biezums palielinās, palielinoties spriegumam. Bukse savieno transformatora tinumu ar apakšstaciju.

Eļļas tipa transformatori tiek izmantoti elektroenerģijas sadalei vai apakšstacijām. To serde un spoles ir iegremdētas eļļā, kas var atdzist un izolēt. Eļļa cirkulē pa caurulēm spolē un ap spoli un dzelzs serdes komponentiem konvekcijas ceļā. Eļļu ārēji dzesē degvielas tvertne ar zemām nominālajām vērtībām un gaisa -dzesēšanas radiators ar augstām nominālajām vērtībām.

3, Eļļas iegremdējamo transformatoru veidi

Ir divi galvenie eļļas iegremdējamo transformatoru veidi: vienfāzes transformators-un trīs{1}fāžu transformators.

A. Vienfāzes eļļas transformators

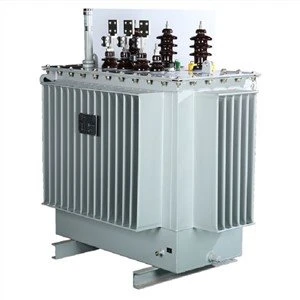

B. Trīsfāzu eļļas iegremdējamais transformators

4, Eļļas iegremdēto transformatoru izmantošanas mērķis

Eļļas tipa transformatorus var uzstādīt uz zemes, pamatnes vai staba izmantošanai ārpus telpām. Tie nodrošina efektīvu veiktspēju dažādās lietojumprogrammās, tostarp pārvades un sadales tīklos, atjaunojamās enerģijas ražošanā un mazajās nozarēs.

Eļļas transformatoram ir milzīga jauda, ​​tāpēc tas ietaupīs daudz elektroenerģijas, samazinās enerģijas zudumus, ietaupīs enerģiju un samazinās lietotāja izmaksas. Ne tikai tas, ka mašīnā esošā eļļa var arī atdzesēt iekšējos vadu serdeņus, tādējādi uzlabojot transformatora iekārtu izturību un elektrisko veiktspēju.

5. Eļļas iegremdēto transformatoru lietošanas piesardzības pasākumi

1. Eļļas iegremdējamie transformatori ekspluatācijai izmanto eļļu, tāpēc eļļas kvalitāte būtiski ietekmēs transformatora kalpošanas laiku un drošību.

2. Lietošanas laikā ir nepieciešams regulāri pārbaudīt un uzturēt transformatoru sistēmu, lai nodrošinātu normālu un drošu iekārtas darbību. Pretējā gadījumā pastāv liels problēmu un ārkārtēju apdraudējumu risks.

3. Naftas radītie atkritumi var piesārņot vidi un ietekmēt apkārtējo cilvēku dzīvi. Tāpēc svarīga ir arī pakāpeniska atkritumu iznīcināšana

Iezīme:

Mūsu uzņēmuma ražotais transformators izmanto jauna veida izolācijas struktūru, kas uzlabo īssavienojuma pretestību-; dzelzs serde ir izgatavota no augstas-kvalitatīvas auksti velmētas-silīcija tērauda plāksnes. Augstsprieguma-tinums ir izgatavots no augstas-kvalitatīvas skābekli-nesaturoša vara stieples, un tam ir daudzslāņu cilindriska struktūra. Visas izturīgās daļas ir apstrādātas ar īpašu pret-apstrādi.

Produktam ir augstas efektivitātes un zema patēriņa īpašības, kas var ievērojami ietaupīt patēriņu un darbības izmaksas.

Kvalitatīvi materiāli:

1) Izvēlieties bezskābekļa -vara stiepli ar zemu pretestību un veiciet virkni papildu virsmas apstrādes, lai padarītu to gludāku, bez šķembām un asiem stūriem, tādējādi samazinot transformatora slodzes zudumu un uzticamāku elektrisko veiktspēju.

2) Izvēlieties augstas kvalitātes-silīcija tērauda plāksnes. Uzlabojot veiktspējas līmeni, silīcija tērauda plākšņu izmantošana ar mazākiem vienības zudumiem var samazināt transformatora bezslodzes zudumu.

3) Izvēlieties augstas-kvalitātes laminētas koka izolācijas detaļas, kuras nekad neplīsīs, pat īssavienojuma strāva-darbībā vadi nekustēsies.

4) Pēc dziļas filtrēšanas izvēlieties transformatora eļļu. Zemāks ūdens, gāzes un piemaisījumu saturs padara transformatora darbību uzticamāku.

5) Izvēlieties augstas-kvalitatīvas gumijas blīvējuma materiālus, lai efektīvi novērstu novecošanos un noplūdes.

6) Visas izejvielas ir izturējušas kvalitātes pārbaudi, un visi izejvielu ražotāji ir stingri pārskatīti saskaņā ar valsts standartu ISO9000.

Transformatora parastais lietošanas stāvoklis:

Augstums nepārsniedz 1000 m;

Vides temperatūra:

Maksimālā temperatūra + 40 grādi

Karstākā mēneša vidējā temperatūra ir +30 grādi

Maksimālā gada vidējā temperatūra + 20 grādi

Minimālā āra temperatūra -25 grādi

Traukcija: Transfo H61 20KV 160kVA B2

H61 Transformators 15(20)kV 160kVA B2

Trīs-fāzu MV/ZV sadales transformators ar MV un zemsprieguma tinumiem vara jaudā P=160KVA

- Atbilstība: NFC 52 100 - 52 112 un 52 113 standarts vai līdzvērtīgs saturs

- Dabiskā dzesēšana: ONAN

- MV sprieguma regulēšana: izslēdzot +/- 5% piecās (5) pozīcijās

- Ierakstiet: ierakstā H61

- Nominālā jauda: 160 KVA

- Primārais nominālais spriegums: 20 000 V ± 5%

- Sekundārais spriegums: 410 V izslēgts-slodze starp fāzēm / 240 V starp fāzi un nulli

- Frekvence: 50 Hz

- Īsslēguma-spriegums: 4%

- Bez{1}}slodzes zudums ir mazāks vai vienāds ar 300 W

- Slodzes zudums ir mazāks vai vienāds ar 2000 W

- Savienojums: Dyn11 ar izejas neitrālu

- MV un LV krustojumi: porcelānā

Produkta attēls

UZŅĒMUMA PĀRSKATS

Fengyuan Power ir augsta, vidēja un zemsprieguma elektroenerģijas sadales iekārtu ražotājs. Produkti ietver augstsprieguma un zemsprieguma sadales skapjus, sauso-tipa transformatorus, iekštelpu un āra vakuuma slēdžus, transformatorus, gaisa izolētus sadales skapjus, gāzes- gredzenveida tīklu skapjus, saliekamās apakšstacijas un daudzus citus produktus, nodrošinot lietotājiem sistēmu risinājumus un pakalpojumu risinājumus. Produkta nominālais spriegums ir 0,4kV-40,5kV, un nominālā strāva ir 630A-4000A. Dažādu produktu tehniskie rādītāji ir sasnieguši valsts standartus un nozares standartus.

IZSTĀDE

Iepakošana un piegāde

Sertifikāti:

Šis produkts parasti tiek pielāgots.

Mēs esam ražotājs, un mums ir profesionāla tehniskā nodaļa, kas var izstrādāt un nodrošināt risinājumus atbilstoši klientu vajadzībām.

Lūdzu, sazinieties ar mūsu pārdošanas personālu, lai iegūtu dizaina rasējumus

Šeit ir mūsu klientu piemēri jūsu atsaucei

Togo klients

Datu lapa N grāds 1-A: transformators H61 20kV/400V no 100kVA

JA VAJADZĪGA SĪKĀKA INFORMĀCIJA, LŪDZU, BRĪVI SAZINIETIES AR MUMS
