Inteliģentā kastes tipa elektroenerģijas sadales apakšstacija

Inteliģentā kastes tipa elektroenerģijas sadales apakšstacija

Box{0}}tipa apakšstacija ir kompakts pilns elektroenerģijas sadales iekārtu komplekts, kas apvieno augstsprieguma-sadales iekārtas, sadales transformatoru un zemsprieguma{2}}sadales iekārtas atbilstoši noteiktām elektroinstalācijas shēmām. Galvenās sastāvdaļas: transformatori, augstsprieguma sadales iekārtas un to vadības iekārtas, zemsprieguma sadales iekārtas un tās vadības iekārtas, atbilstošās iekšējās savienojošās līnijas (kabeļi, kopnes utt.) un citas palīgiekārtas.

Šis produkts ir produktu sērija, ko izstrādājis un ražo mūsu uzņēmums, pamatojoties uz vietējās un ārvalstu progresīvās elektriskās ražošanas tehnoloģijas ieviešanu, lai apmierinātu pilsētas un lauku elektrotīklu būvniecības vajadzības. Tam ir maza izmēra, kompaktas struktūras, inteliģentas darbības, drošības un uzticamības īpašības, kā arī īss -instalēšanas un atkļūdošanas laiks vietnē. Tas var aizstāt tradicionālās apakšstacijas. Tas var apmierināt lietotāju prasības attiecībā uz elektroenerģijas mērīšanu, reaktīvās jaudas kompensāciju un augstsprieguma un zemsprieguma risinājumiem, kā arī atspoguļo mazo un vidējo apakšstaciju attīstības virzienu. Šis produkts ir piemērots 10kV/50Hz/30~1600kVA elektroenerģijas lietotājiem rūpniecības un kalnrūpniecības uzņēmumos, dokos, lidostās, sabiedriskās vietās, augstceltnēs un dzīvojamos rajonos.

Produkts: sadales kārbas elektriskās kastes, kastes tipa saliekamā apakšstacija

Nominālais spriegums: 10KV, 40,5 kV, 13,2 KV, 10 KV ~ 40 KV, 6kv līdz 35 kV

Pielietojums: elektriskā jaudas pārvade

Frekvence: 50/60Hz

Standarts: IEC60076, IEC60439, IEC standarts, JB/T, CQC

Materiāls: nerūsējošais tērauds, varš, alumīnija{0}}cinka plāksne

Lietošana: jauda

Fāze: trīs

Nominālā strāva: Pielāgots

Box apakšstacijas darbība

1. Kastes tipa apakšstacija jānovieto salīdzinoši augstā vietā, nevis zemās -gulēšanas vietās, lai novērstu lietus ūdens iekļūšanu kastē un ietekmētu iekārtas darbību. Lejot betona platformas, augstsprieguma un zemsprieguma pusēs jāatstāj spraugas, lai atvieglotu kabeļu ievilkšanu un izvilkšanu. Rakot pamatu, saskaroties ar grunti, ko veido atkritumu vai kodīgas augsnes uzkrāšanās, tas ir jāizrok līdz cietai augsnei, pēc tam jāaizpilda ar labas kvalitātes augsni un jāsablīvē, un pēc tam jāaizpilda ar trīs slāņiem grunts vai grants, lai nodrošinātu pamatu stabilitāti.

2. Kastes tipa apakšstacijas zemējumam un neitrālajam savienojumam ir kopīgs zemējuma tīkls. Zemējuma režģis parasti izmanto metodi, kas iespiež zemējuma pāļus četros pamatu stūros un pēc tam savieno tos kopumā. Starp kastes tipa apakšstaciju un zemējuma tīklu ir jābūt diviem drošiem savienojumiem. Pēc ekspluatācijas zemējuma savienojums ir regulāri jāpārbauda, ​​lai pārliecinātos, ka tas nav vaļīgs vai korodējis. Regulāri mēra zemējuma pretestību, kas nepārsniedz 4 Ω.

3. Kastes tipa apakšstacijā galvenokārt tiek izmantota dabiskā gaisa cirkulācijas dzesēšana. Tāpēc ap to nedrīkst krāt gružus, īpaši transformatora telpas durvis. Regulāri jānoņem arī žalūziju ventilācijas atveres, lai nodrošinātu, ka iekārta nepārsniedz maksimāli pieļaujamo temperatūru.

Pēc zemsprieguma{0}}strāvas slēdža nostrādāšanas pirms strāvas pārsūtīšanas ir jānosaka cēlonis, lai novērstu negadījuma paplašināšanos.

5. Kastes tipa apakšstacijas augstsprieguma{1}}kamerai jābūt aprīkotai ar cinka oksīda zibens novadītājiem, un uzstādīšanas metodei jābūt ērtai testēšanai un nomaiņai.

6. Augstsprieguma telpā esošās iekārtas, piemēram, gredzenveida tīkla slēdži, transformatori, zibens novadītāji utt., ir regulāri jāpārbauda un jāuztur, defekti ir jāatklāj un savlaicīgi jānovērš, kā arī regulāri jāveic izolācijas profilaktiskās pārbaudes. Ja tas tiek pārtraukts ilgāk par 3 mēnešiem un tiek atkal nodots ekspluatācijā, jāveic pilna projekta profilaktiskā pārbaude.

7. Lai nomainītu augstsprieguma -drošinātāju bez pārrāvuma jaudas, transformatoram ir jābūt izslēgtam, un darbības laikā ir pareizi jāatlaiž mehāniskais bloķētājs, kā arī jāizmanto izolēts darbības stienis.

8. Visām kastes tipa apakšstacijas ienākošo un izejošo kabeļu atverēm jābūt noslēgtām, lai novērstu mazu dzīvnieku iekļūšanu un negadījumu izraisīšanu.

9. Jābūt brīdinājuma zīmei par "augstsprieguma apdraudējumu" un elektroiekārtu datu plāksnītes numuram

Kastes transformatora augstsprieguma{0}}puses konfigurācija

(1) Kastes transformators ir sadalīts termināla tipa un gredzenveida tīkla veidā, pamatojoties uz primāro vadu metodi augstsprieguma pusē. Termināla tipa kārbas transformatoram nav jāapsver papildu elektroinstalācijas: ja augstsprieguma -puse ir viens pret vairākām izejām vai vairāki vienā izejā (galvenokārt viens pret diviem vai trīs ārā, vai divi vienā ārā vai divi), to var uzskatīt par gredzenveida tīkla tipa kārbas transformatoru.

(2) Eiropas stila kastes transformatoriem ir slēdžu konfigurācijas augstsprieguma pusē, kā arī slodzes slēdža drošinātāju kombinācijas aizsardzība. Ņemot vērā kārbu transformatoru izmaksas, kastes transformatoriem, kuru jauda nepārsniedz 800 kV · A un zemas prasības augstsprieguma sānu aizsardzības konfigurācijai, bieži tiek izmantots pēdējais.

(3) Augstsprieguma slodzes slēdži, kas konfigurēti Eiropas stila kastes transformatoros, galvenokārt ir sēra heksafluorīda slodzes slēdži FLN-12.

(4) Augstsprieguma drošinātāja kausējuma nominālā strāva aizsardzībai tiek izvēlēta pēc šādas formulas:

Irr=KIgmax

Formulā Irr - kausējuma nominālā strāva, A; Koeficients K -, parasti tiek pieņemts kā 1,3:

Igmax - Nominālā strāva transformatora augstsprieguma{1}} pusē.

(5) Ņemot vērā ekspluatācijas un apkopes drošību, Eiropas stila kastes transformatoru augstsprieguma puses konfigurācijai jāatbilst tālāk norādītajām prasībām.

① Kad slodzes slēdzis ir atvienots, ir zemējuma ierīce, lai nodrošinātu apkopes drošību.

② Slodzes slēdzis un izolācijas slēdzis nodrošina savstarpēju bloķēšanu, lai nodrošinātu drošu darbību.

(6) Augstsprieguma slodzes slēdža un drošinātāja kombinācijas dēļ amerikāņu stila kārbas transformators ir samontēts tajā pašā eļļā iegremdētā kastē, ieskaitot pozīcijas slodzes slēdzi, rezerves drošinātāju, -spraudņa drošinātāju un transformatoru. Gredzenveida tīkla tips tiek panākts, pārveidojot pozīcijas slodzes slēdža iekšējos savienojuma spailes.

Automātiska reaktīvās jaudas kompensācijas ierīce kastes transformatoram

Saskaņā ar pašreizējiem valsts standartiem reaktīvās jaudas kompensācijas jauda parasti ir jākonfigurē uz 30% no transformatora jaudas, kas, protams, atbilst prasībām attiecībā uz augsta dabiskā jaudas koeficienta izmantošanas nosacījumiem. Tomēr, strauji popularizējot induktīvās sadzīves tehnikas, piemēram, gaisa kondicionētājus, veļas mazgājamās mašīnas, ledusskapjus un enerģiju taupošus apgaismes ķermeņus, dažkārt nav iespējams sasniegt gaidīto efektu, ja tie ir konfigurēti atbilstoši 30% transformatora jaudas. Tāpēc ir vēlams konfigurēt atbilstoši 40% līdz 60% transformatora jaudas un automātiski kompensēt 10 vadības ķēdēs. Lai gan izmaksas ir palielinājušās, izmaksas ir salīdzinoši niecīgas salīdzinājumā ar visu kastes transformatoru, un kompensācijas efekts ir labs.

Zemsprieguma izejošā skapja-konfigurācija

Ķēžu skaits kārbas transformatora zemsprieguma izejošo skapī parasti tiek noteikts, pamatojoties uz slodzes sadalījumu tā barošanas zonā un atbilstošu 1-3 ķēžu rezervāciju. Katrai ķēdei izvēlēto automātisko slēdžu specifikācijas un modeļi tiek noteikti, pamatojoties uz to attiecīgajām aprēķinātajām slodzēm. Zemsprieguma slēdžu izvēles un iestatīšanas prasības katram padevējam ir līdzīgas transformatora galvenā ķēdes pārtraucēja prasībām. Bet priekšnoteikums ir zināt katra padevēja aprēķināto slodzes strāvu. Tikai tad var sasniegt saprātīgu konfigurāciju.

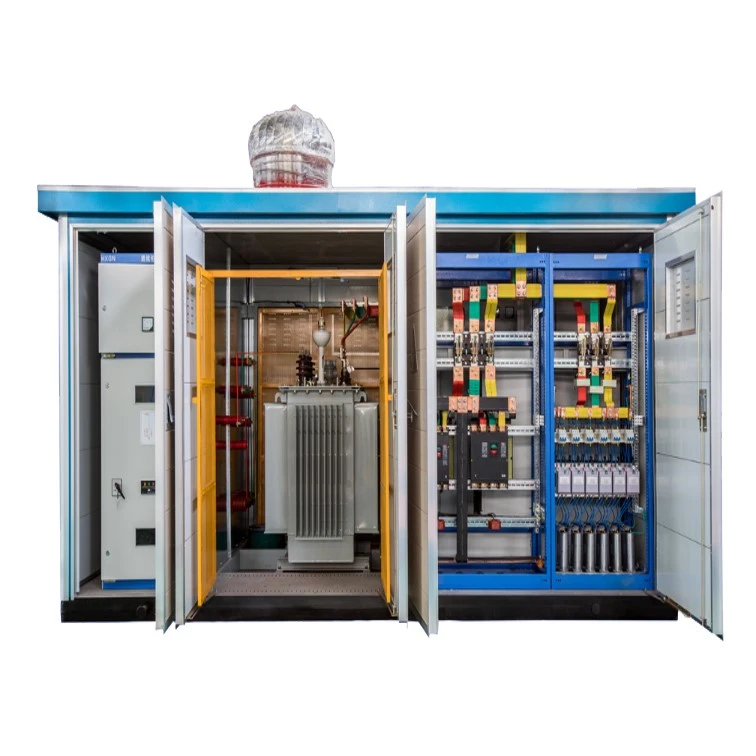

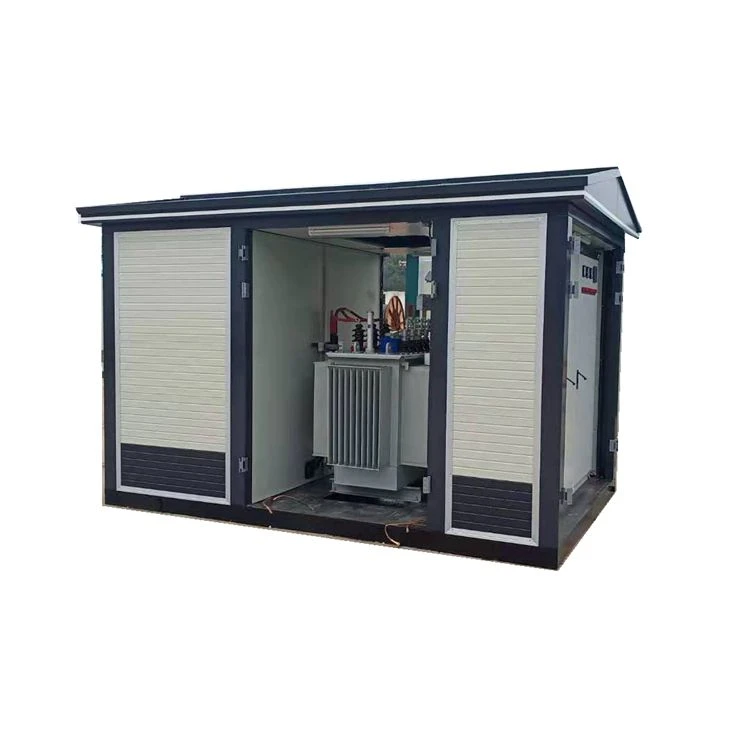

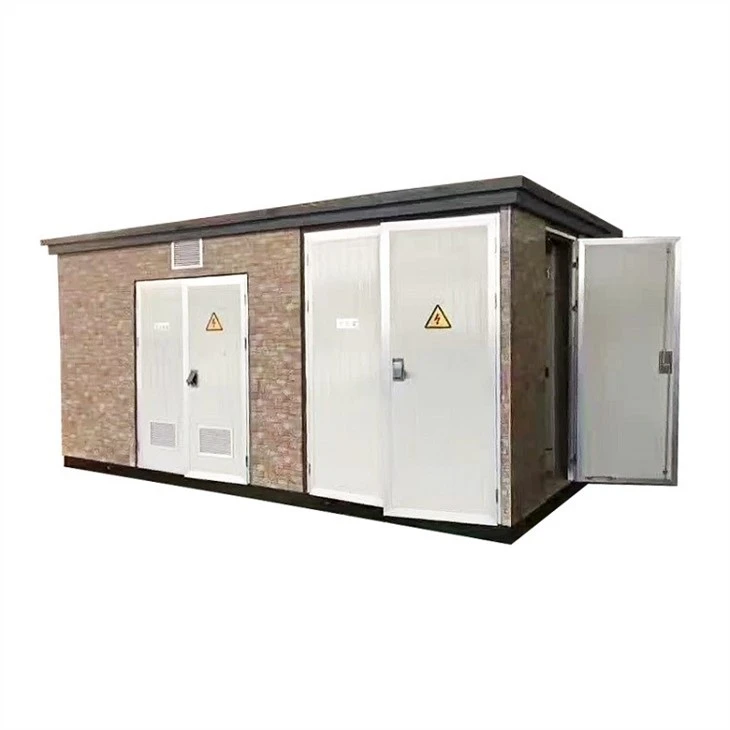

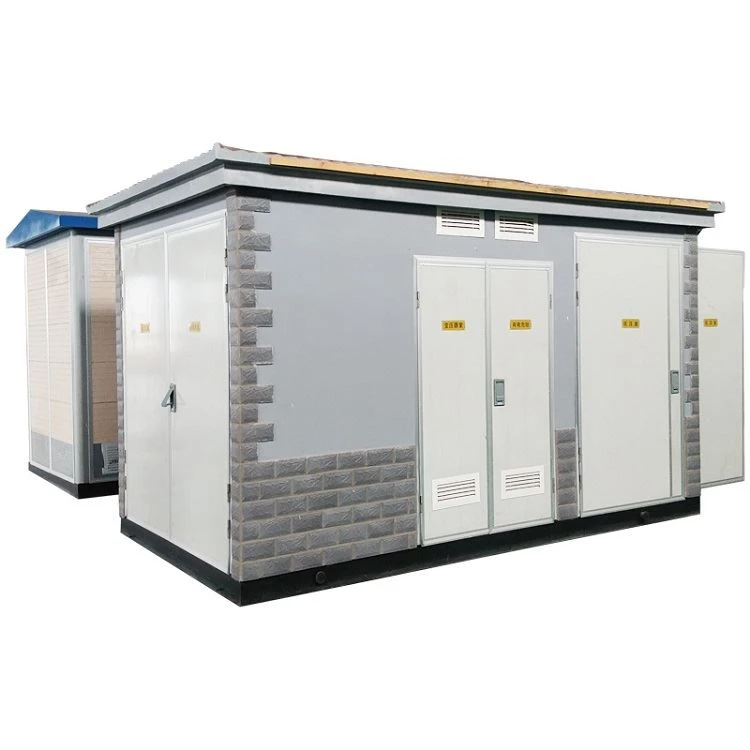

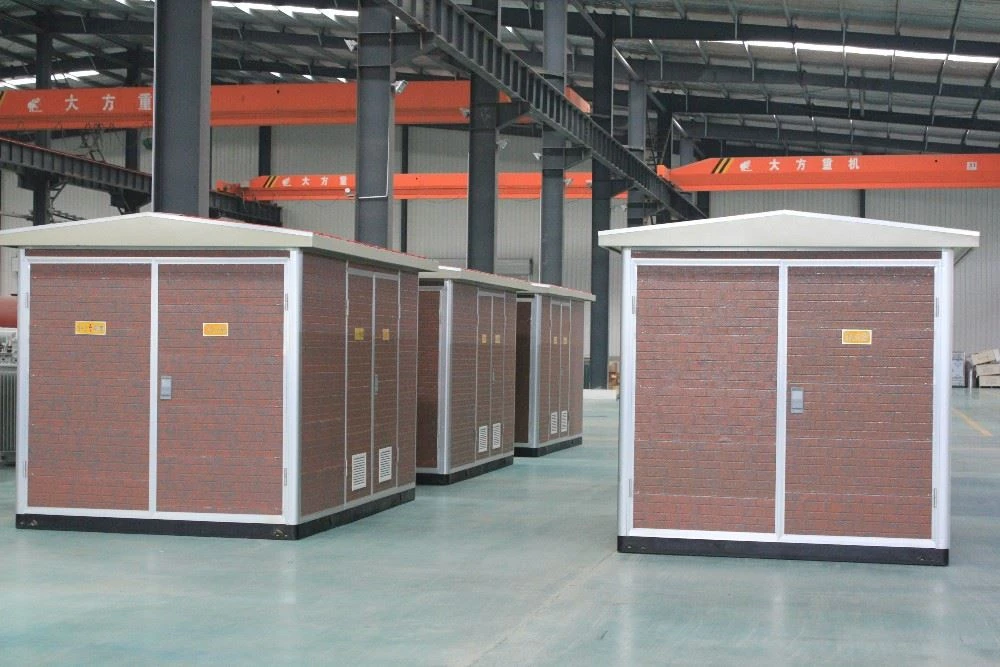

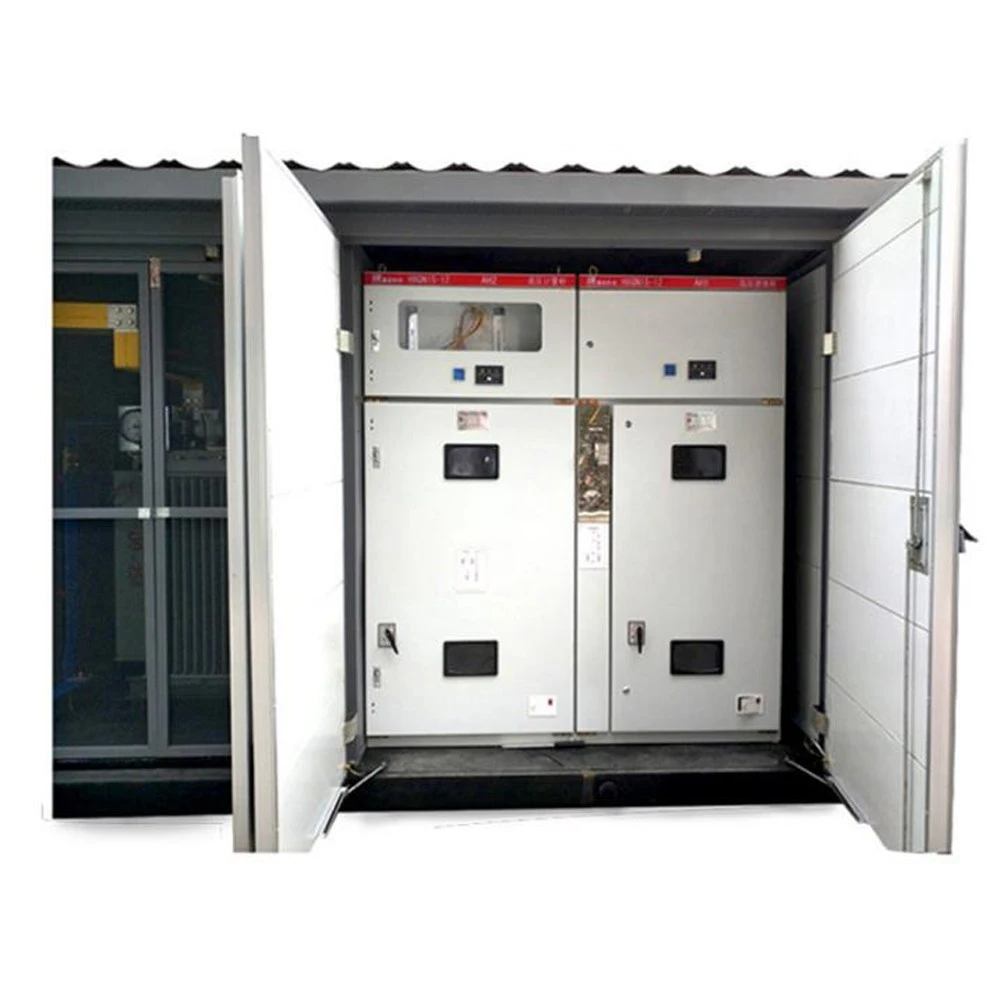

PRODUKTA FOTO

Lietošanas nosacījumi:

1. Augstākā apkārtējās vides temperatūra nepārsniedz 45 grādus, bet zemākā - -45 grādus;

2. Augstums nedrīkst pārsniegt 1000 m. Ja tiek izmantoti speciāli pielāgoti transformatori un zemsprieguma komponenti, augstums var sasniegt 4000 m;

3. Novietots vietā, kur vertikālais slīpums nepārsniedz 5 grādus un nav spēcīgas vibrācijas vai trieciena;

4. Gaisa mitrums nav lielāks par 90% (+ 25 grādi);

5. Gāzes vietas nedrīkst vadīt putekļus, sprādzienbīstamību, metāla un elektrisko komponentu koroziju;

6. Āra vēja ātrums nedrīkst pārsniegt 35m/s.

7. Ja tiek pārsniegti iepriekš minētie-normālas lietošanas vides nosacījumi, klients to var pielāgot mūsu uzņēmumā.

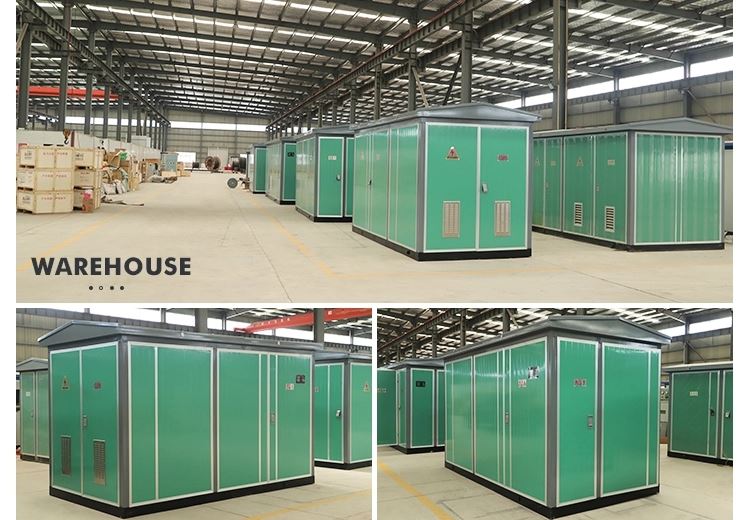

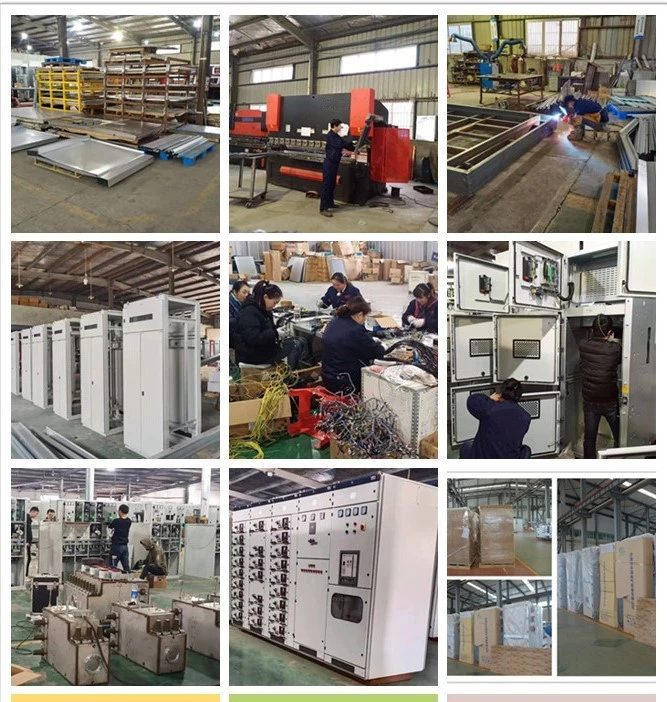

RŪPNĪCAS DARBNĪCA

UZŅĒMUMA PĀRSKATS

IZSTĀDE

Pasūtīšanas instrukcijas

1. Galvenās ķēdes konceptuālā shēma vai elektriskā shematiskā diagramma.

2. Galveno komponentu modelis, specifikācija un daudzums.

3. Ienākošo un izejošo vadu veids, kabeļu specifikācijas utt

4. Korpusa materiāls un izskats: kompozītmateriālu plāksne, tērauda plāksne, nerūsējošā tērauda plāksne, cementa plāksne utt.

5. Citas pasūtījuma prasības.

Šis produkts parasti tiek pielāgots.

Mēs esam ražotājs, un mums ir profesionāla tehniskā nodaļa, kas var izstrādāt un nodrošināt risinājumus atbilstoši klientu vajadzībām.

Lūdzu, sazinieties ar mūsu pārdošanas personālu, lai iegūtu dizaina rasējumus

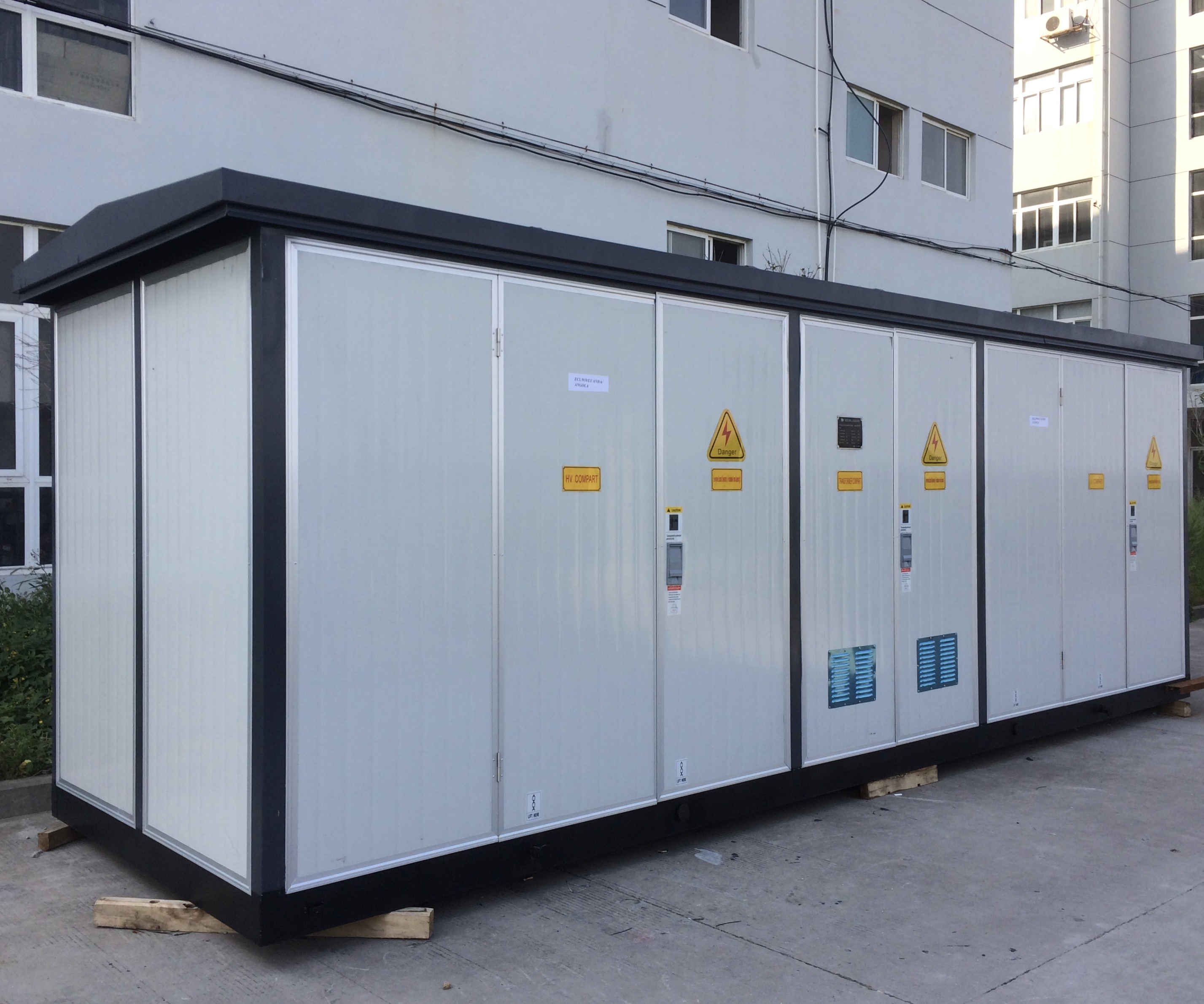

Šeit ir mūsu klientu piemēri jūsu atsaucei
