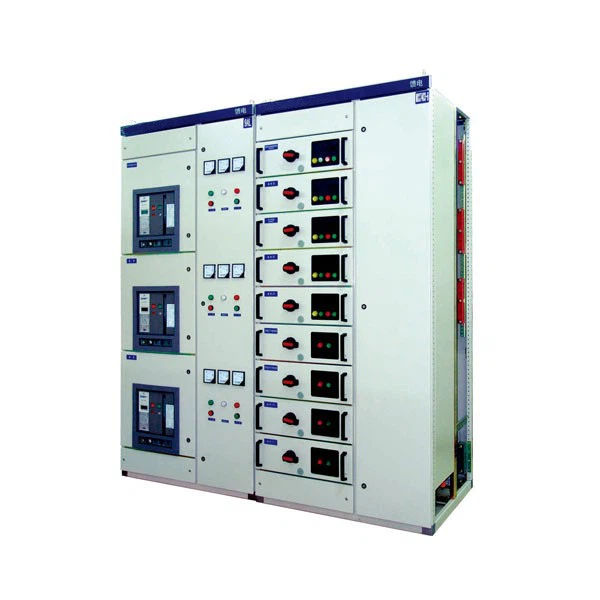

Elektriskās vadības strāvas sadales kārbas zemsprieguma sadales iekārta

Elektriskās vadības strāvas sadales kārbas zemsprieguma sadales iekārta





Zemsprieguma skapja un vidējā sprieguma skapja analīze

Zemsprieguma sadales iekārta ir tāda pati kā vidējā sprieguma sadales iekārta ar skapju veidiem, tostarp ienākošo skapi, kopņu skapi, kondensatora (reaktīvās jaudas kompensācijas) skapi, izejošo skapi utt.

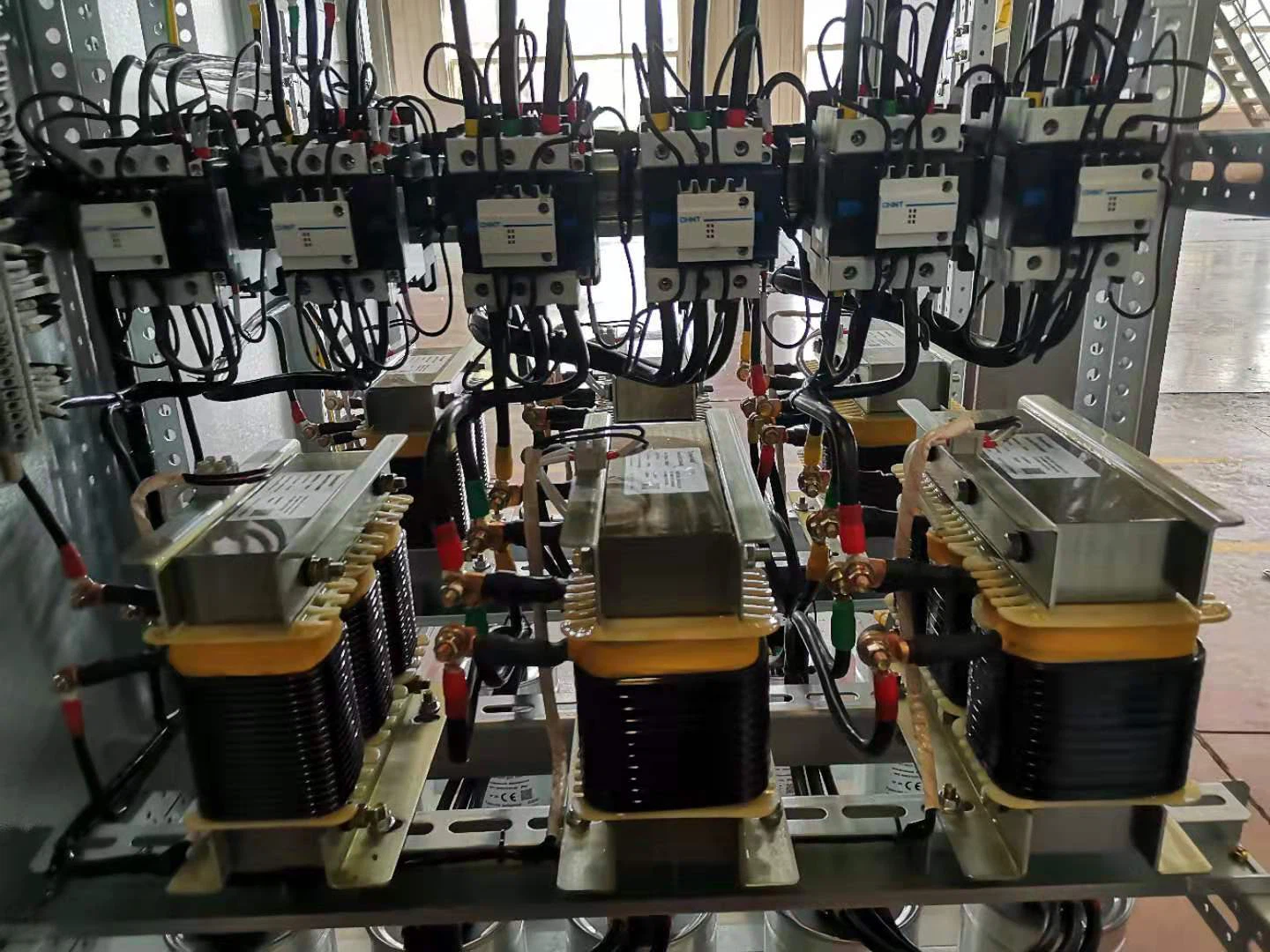

Zemsprieguma kondensatora skapis atšķiras no vidējā sprieguma kondensatora. Vidējā sprieguma kondensatora skapis parasti attiecas uz kondensatora izejošo skapi, tas ir, izejošais kabelis ir savienots ar kondensatora ierīci, lai kontrolētu un aizsargātu kondensatoru, un tas ir līdzīgs zemējuma transformatora skapim. Kondensatora ierīces ir uzstādītas žogos vai kastēs. Atsevišķas ierīces, kas aprīkotas ar atdalītājiem, kontaktoriem, reaktoriem, kondensatoriem utt., tiek novietotas atsevišķās zonās, nevis rindā ar vidējā sprieguma sadales iekārtu. Zemsprieguma kondensatoru skapji faktiski uzstāda kondensatorus skapjos. Saskaņā ar dažādiem vadības režīmiem vadībai tiek izmantoti kontaktori vai kompozītmateriālu slēdži, un tiek uzstādīti parastie cilindriskie kondensatori vai viedie kondensatori.

Atšķirībā no liela izmēra vidējā sprieguma automātiskiem slēdžiem, zemsprieguma skapjos kā izejošās ķēdes var uzstādīt tikai vienu vai divus slēdžus (divslāņu skapjus). Zemsprieguma komutācijas iekārtas parasti var uzstādīt vairākus līdz vairāk nekā desmit slēdžus, piemēram, četrus rāmja jaudas slēdžus vai 12 formas slēdžus. Līdzīgi kā vidējā sprieguma izņemamajā sadales iekārtā, arī sadales iekārtas zemsprieguma rāmja slēdžiem ir izņemama konstrukcija ar pamatni, kas piestiprināta sadales iekārtai, ieskaitot primāros un sekundāros kontaktus, vārstus, virzošās sliedes un citus mehānismus. Izvelkamais korpuss nodrošina primāro un sekundāro ķēžu pieslēgšanu un atvienošanu, izmantojot pagrieziena mehānismu.

Ir divu veidu zemsprieguma izejošo skapji: fiksētā nodalījuma tipa un atvilktņu tipa.

Zemsprieguma fiksētie un atdalītie automātiskie slēdži izmanto spraudni vai izvelkamus formas slēdžus. Spraudņa pamatne ir piestiprināta pie sadales iekārtas, un atzarojuma kopne ir savienota ar galveno kopni. Spraudnim veidotajam korpusam ir mehāniska bloķēšana, un ķēdes pārtraucēju var izvilkt no pamatnes tikai tad, kad tas ir atvērts. Vidēja sprieguma fiksētās sadales iekārtas automātiskie slēdži ir fiksēti automātiskie slēdži, kas jāizmanto kopā ar izolācijas slēdžiem, proti, ķēdes pārtraucējam nav izolācijas funkcijas (izolācijas slodzes slēdzim ir izolācijas funkcija), tāpēc tam ir jābūt izolācijas slēdzim un darbības mehānismam. Automātiskais slēdzis un izolācijas slēdzis ir mehāniski bloķēti, un izolācijas slēdzis var aizvērt ķēdes pārtraucēju tikai tad, kad tas ir aizvērts, un ķēdes pārtraucējs var atvērt izolācijas slēdzi tikai tad, kad tas ir atvērts.

Zemsprieguma atvilktnes skapis ir uzstādīts ar formētiem korpusa slēdžiem, strāvas transformatoriem, indikatoriem, daudzfunkcionāliem skaitītājiem utt. Atvilktne ir izejas ķēde, mazās atvilktnes var tieši ievietot dēlī, savukārt lielajām atvilktnēm parasti ir šūpošanās mehānisms. Motora vadības ķēdei atvilktnes var aprīkot ar kontaktoriem, termiskajiem relejiem un citām palaišanas metodēm, piemēram, griešanos uz priekšu un atpakaļ, zvaigžņu trīsstūri utt. Vidējā sprieguma motora vadībai tiek izmantota kontaktoru un drošinātāju kombinācija, kas uzstādīta rokas ratiņos, ko parasti var iedarbināt tikai tieši. Rotācijai uz priekšu un atpakaļgaitā sarežģītāk ir pieprasīt vairākus kontaktorus, un kopā ir jāizmanto vairāki vidējā sprieguma skapji.

Vidējā sprieguma sadales iekārtai ir zemējuma slēdzis zemējuma aizsardzībai apkopes un remonta laikā. Zemsprieguma sadales iekārtai nav zemējuma slēdža, un 380 V zemsprieguma sadales iekārtu drošības aizsardzībai var tieši savienot ar zemējuma vadu.

Aizsardzības līmenis ir piemērojams vidējā sprieguma skapjiem un zemsprieguma skapjiem. LSC darbības nepārtrauktības zaudēšanas koncepcija vidējā sprieguma skapjos ir noteikt elektroenerģijas padeves pārtraukuma diapazonu apkopes laikā, pamatojoties uz iekšējās atdalīšanas veidu. Parasti metāla bruņu izņemamo sadales iekārtu LSC līmenis ir 2B, kas nozīmē, ka galvenā kopne var būt strāva, uzturot kabeļu telpu. Zemsprieguma skapji ir FORM formā, kas ir atdalīšanas veids. FORM 4b nodrošina pilnīgu funkcionālo vienību atdalīšanu visām ķēdēm, ieskaitot kabeļu savienojumus katrai izejošajai līnijai. Vidējā sprieguma skapim ir iekšējais loka bojājuma līmenis IAC AFLR utt. Zemsprieguma sadales iekārtai ir jāatbilst arī iekšējai loka defektam, taču tai ir definīcija, kas nav loka laukums utt. Relatīvi runājot, zemsprieguma sadales iekārtas loka enerģija ir daudz mazāka.

Vidējā sprieguma skapis uzsver augstsprieguma drošību, savukārt zemsprieguma sadales iekārta uzsver ekspluatācijas un apkopes ērtības

0.4 KV zemsprieguma sadales iekārtas tehniskais parametrs:

			Parametrs
Nominālais spriegums		V	400	690
Nominālais izolācijas spriegums		V	690	1140
Nominālais triecienizturības spriegums		V	6000	10000
Nominālā darba īssavienojuma pārtraukšanas spēja		kA	18~100	10~75
Nominālā maksimālā īssavienojumu pārtraukšanas spēja		kA	25~120	20~85
Nominālā frekvence		Hz	50/60
Nominālā strāva		A	400,500,630,800,1000,1250,1600,2000,2500,3150,4000,5000,6300
Nominālā vadības jauda		V	AC 110/220/380,DC 110/220

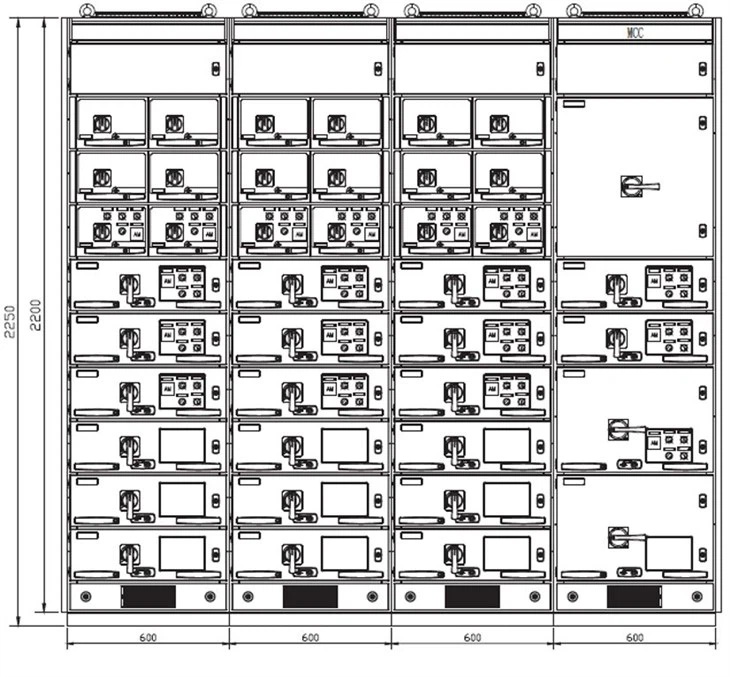

Izmērs (Mērvienība:mm)	MNS/GCS/GGD	platums	400,600,800,1000,1200
		dziļums	600,800,1000
		augstums	2200

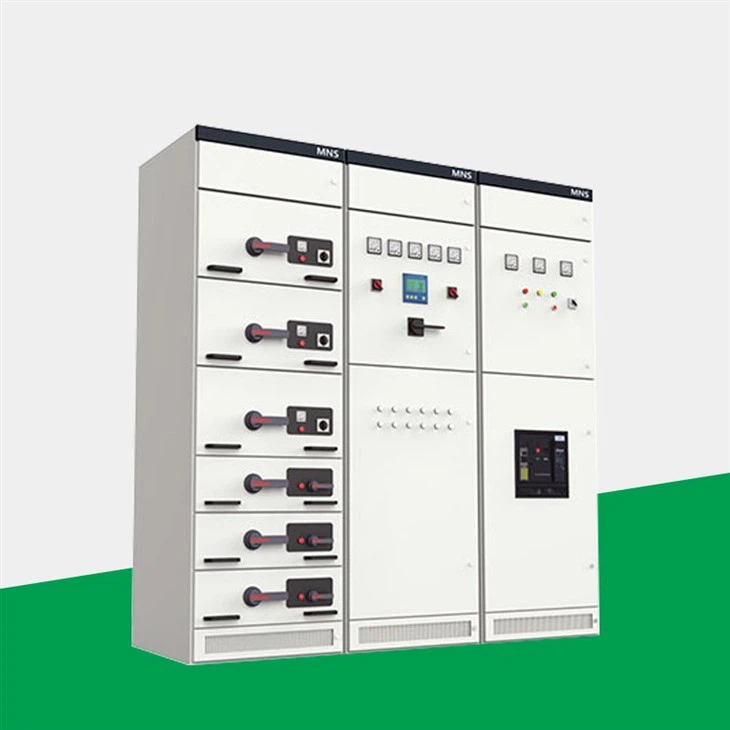

MNS trīsfāzu zemsprieguma elektriskā sadales iekārta

Darbības vide:

1)Apkārtējās vides temperatūra: -10 grādi - plus 40 grādi ;

2) Augstums virs jūras līmeņa: augsts spriegums mazāks vai vienāds ar 1000 metriem, zems spriegums mazāks vai vienāds ar 2500 metriem (tehniskā nodaļa izstrādās speciāli, ja tas pārsniedz);

3) Relatīvais mitrums: mazāks vai vienāds ar 85 procentiem

4) Seismiskā intensitāte: mazāka vai vienāda ar 8 magnitūdu;

5 Uzklājiet uz vietām, kur nav uguns, nav sprādzienbīstamības, nav nopietna piesārņojuma, nav ķīmiskas korozijas un nav spēcīgas vibrācijas.

LV sadales iekārta

Izpildvaras standarts:

GB7251 Zemsprieguma komplekts komutācijas un vadības ierīce

GB3906-2006 3.6kV~40.5kV maiņstrāvas metāla slēgta sadales iekārta un vadības ierīce











Q5: Vai ir pieejams OEM/ODM?

A: Jā, tā ir! Mūsu produktus var pielāgot. Mums ir dizaina un inženieru komandas, mēs varam pielāgot produktus atbilstoši klienta zīmējumam vai prasībām.



Q6: Vai esat ražotājs vai tirdzniecības uzņēmums?
A: Mēs esam rūpnīca, kā 100% profesionāls ražotājs ar 20 gadu ražotāja pieredzi, mēs varētu ražot produktus atbilstoši klientu prasībām, kā arī mēs varētu 100% kontrolēt produktu kvalitāti.



Q7: Vai par cenu var vienoties?

A: Jā, cena ir runājama. To var mainīt atbilstoši jūsu daudzumam vai iepakojumam



Q8: Kā būtu ar pārbaudi?

A: Mums ir visa pārbaudes sistēma no izejmateriāliem līdz galaproduktiem, tostarp temperatūras paaugstināšanās tests, sāls izsmidzināšanas testa vadītāja tipa pārbaude, mehāniskā kalpošanas laika pārbaude.



Q9: Kas ir maksājuma nosacījumi?

A: TT, Paypal, Western Union, Alibaba tirdzniecības garantija un L / C ir pieņemami. 30 procenti T/T iepriekš, 70 procentu atlikums pirms nosūtīšanas.



Q10: Kāds ir uzņēmuma piedāvātais pakalpojums?

A: Mums ir profesionāla inženieru komanda, kas var izstrādāt un izstrādāt veidni, lai sasniegtu dažādas klientu prasības.

Mums ir arī pārdošanas komanda, kas piedāvā labu servisu no pirmspārdošanas līdz pēcpārdošanai.





Šis produkts parasti tiek pielāgots.
Mēs esam ražotājs, un mums ir profesionāla tehniskā nodaļa, kas var izstrādāt un nodrošināt risinājumus atbilstoši klientu vajadzībām.
Lūdzu, noklikšķiniet uz tālāk esošās pogas, lai nosūtītu mums informāciju, un mūsu pārdošanas personāls ar jums sazināsies, lai sniegtu jums dizaina rasējumus



Šeit ir mūsu klientu piemēri jūsu atsaucei

Etiopijas klienti

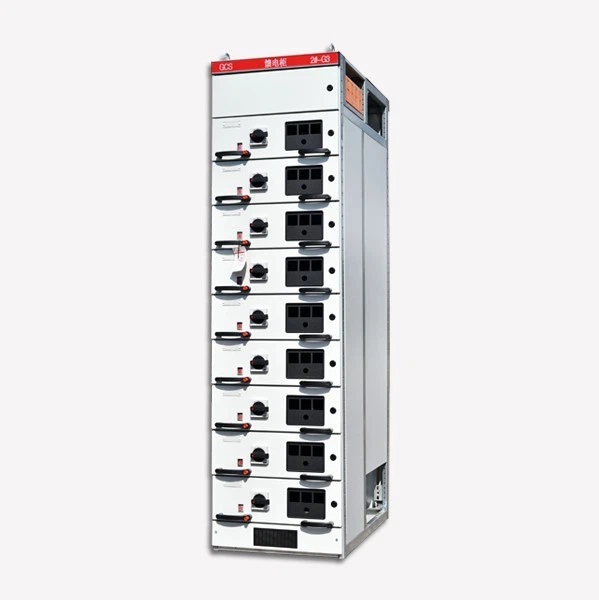

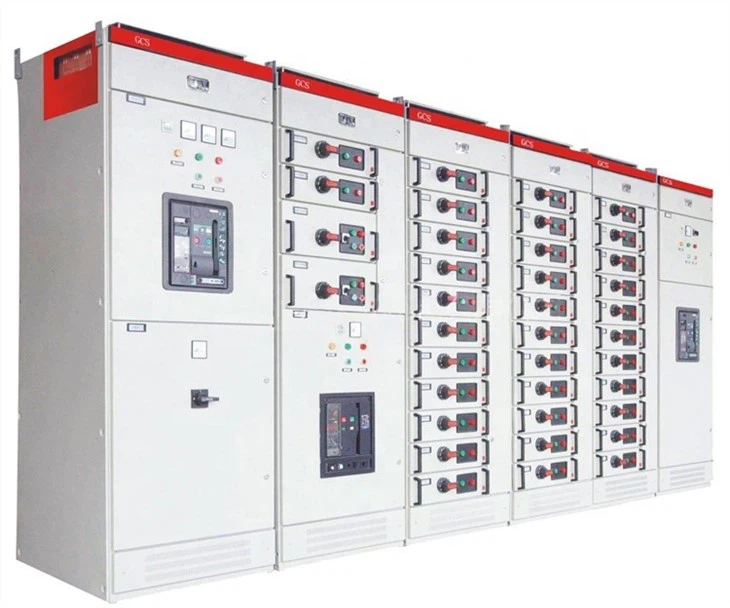

	GCS LV izvelkamais sadales aparāts
S.N.	Specifikācijas	Jā/Nē/Ja ir
	Elektriskais panelis (zemsprieguma izņemams sadales skapis)
	Ražotājs
	Zīmols
	Tips/modelis	GCS
	Izcelsmes valsts
1	Funkcijas apraksts
1.1	Tā ir zemsprieguma sadales iekārtu izņemamu skapju grupa, kuru var viegli un droši darbināt.
2	Darbības prasības
2.1	Elektrības padevi var atvienot manuāli un automātiski pārslodzes un īssavienojuma laikā.
3	Sistēmas konfigurācija
3.1	Zemsprieguma sadales iekārtas izvelkamais skapis ar visām nepieciešamajām sastāvdaļām un vara kopni
4	Tehniskās specifikācijas	Vērtējumi
4.1	Galvenās ķēdes nominālais spriegums	400V
4.2	Nominālā frekvence	50 Hz
4.3	Nominālais apvainojuma spriegums	690V (1000V)
4.4	Galvenās kopnes (vara) maksimālā darba strāva	1000A
4.5	Galvenās kopnes nominālā izturības strāva	100KA/1s
4.6	Aizsardzības līmenis	IP40
4.7	Darbības režīms	Manuāli un automātiski
4.8	Metāla atvilktņu tips	8E vai 16E vai līdzvērtīgs
4.8.1	400A atvilktne	1 Nr.
4.8.2	300A atvilktne	1 Nr.
4.8.3	250A atvilktne	1 Nr.
4.8.4	200A atvilktne	2 Nr.
4.8.5	150A atvilktne	2 Nr.
4.8.6	100A atvilktne	2 Nr.
4.9	Ārējā dimensija	Apm. (80 x 105 x 220 cm)
4.10	Katrai atvilktnei ir jābūt 3-digitālajam vai analogajam ampērmetram, lai atsevišķi izmērītu 3-fāzes (RYB) strāvu
4.11	Kopnei jābūt no vara trīsfāzu četru vadu ar aizsargājošu zemējumu (R,Y,B,N,PE).
4.12	MCCB ir jābūt augstas kvalitātes un jutīgam
4.13	Atvilktņu darbības mehānismam jābūt vieglam un gludam.
4.14	Atvilktnes rokturim jābūt ļoti izolētam un izturīgam
4.15	Ārējam izmēram ir aptuveni jāatbilst (80 cm x 105 cm x 220 cm)
4.16	Ārējam dizainam un krāsai jāatbilst dizainam, kā parādīts attēlā
5	Kopnes paplāte
5.1	Kopnes paplāte ir jāuzstāda funkcionālās vienības nodalījuma augšpusē, un pieslēguma līniju un kopējo barošanas līniju var ievietot paplātē
5.2	Nepieciešamais kopņu skaits ir jāsavieno no esošās sistēmas ar uzstādīto skapi, izmantojot uzgriežņu skrūvi / kopņu kanālu sistēmu atbilstoši prasībām
6	Piederumi, rezerves daļas un palīgmateriāli
6.1	Katrai atvilktnei ir jānodrošina papildu (rezerves) rokturis (pārslēgšanas rokturis).	18 gabali
