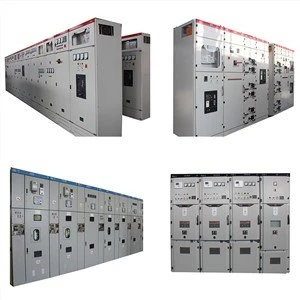

Kyn550-12 Iekštelpu augstsprieguma komutācijas

Kyn550-12 iekštelpu bruņumašīnas maiņstrāvas metāla slēgtās pārslēgšanas iekārtas (turpmāk tekstā KYN550-12 slēdža skapis) ir ST mazākais pilnais jaudas sadales iekārtu komplekts, ko piemēro 12kV trīsfāžu MAIŅSTRĀVAS 50Hz vienfūna un viena autobusa segmenta sistēmai. KYN550-12 ir, lai novērstu iekraušana push-pull circuit breaker rokaskarvis, novērstu viltus vai circuit breaker, lai novērstu zemējuma slēdzis ir slēgtā stāvoklī aizvērt circuit breaker, izvairīties no klaiņošanas uzlādēts pāri telpai, lai novērstu kļūdu, kad uzlādēts mums zemējuma slēdzis "pieci profilakse" bloķēšanas funkciju, shenton tehnoloģija iekštelpu cietā blīvējuma vidēja spiediena vakuuma circuit breaker handcart, jaudas sadales iekārtas ir sava veida izcila veiktspēja. KYN550-12 izmēra dizains ietaupa daudz enerģijas sadales telpu komerciālām un rūpnieciskām ēkām, nekustamajiem īpašumiem, datu centriem un citiem rūpnieciskiem elektrotīkliem, kur ir nepieciešama miniaturizācija.

Standarts

Šis slēdža skapis atbilst iec62271-200, GB3906, DL/T404 un citām standarta prasībām. KyN550-12 slēdža skapja korpuss ir novērtēts ar IP4X un IP2X, kad tiek atvērtas lauzēja telpas durvis un noņemts rokaskarts.

Pakalpojumu vides apstākļi

Parastie ekspluatācijas apstākļi

Apkārtējā gaisa temperatūra: augšējā robeža +40°C, apakšējā robeža -25°C;

Augstums: uzstādīšanas vietas maksimālais augstums ir 1000m.

Apkārtējā temperatūra: dienas vidējais relatīvais mitrums ir mazāks par 95% un mēneša vidējais relatīvais mitrums ir mazāks par 90%.

Zemestrīces intensitāte nepārsniedz 8 grādus;

Apkārtējam gaisam jābūt brīvam no kodīgām vai uzliesmojošām gāzēm, ūdens tvaikiem un cita acīmredzama piesārņojuma;

Nav nopietna piesārņojuma un biežas vardarbīgas vibrācijas. Smagu apstākļu smagums atbilst 1. klases prasībām.

Tiek ieviests Kabinets, kas sevi nostāda cita pozīcijā

Komutācijas ir izstrādātas saskaņā ar GB3906 un IEC62271-200 standarta bruņu metāla slēgtām komutācijas. Viss skapis sastāv no divām daļām (t.i., rokas kartiņa), un skapis ir sadalīts četros atsevišķos nodalījumos ar gaisvadu ieplūdes un izplūdes līnijām, kabeļu izplūdes līnijām un citām funkcionālām programmām, pēc tam, kad izkārtojums un kombinācija var kļūt par jaudas sadales ierīci, lai apmierinātu lietotāju vajadzības. Šī slēdža iekārta papildus atbilst vietējam pēc lietotāja paradumu uzturēšanas, bet arī nodrošina apkopes iespējas pirms skapja. Skapja apkopes projektu var uzstādīt no priekšējās atkļūdošanas un apkopes, tāpēc to izmanto kā vienu kopnes sekciju sistēmu, atpakaļ uz aizmuguri vai aci pret aci uzstādīšanu, papildus dubultajam izkārtojumam var uzstādīt arī uz sienas, vēl vairāk samazinot grīdas platību. Tiek uzlabota komutācijas iekārtu lietderība, pielāgojamība un elastība, un ieguldījumu izmaksas tiek samazinātas, lai izpildītu drošības rādītājus.

Ķēdes pārtraucēja rokas kartes darbības princips

Ja rokasauto transportē skapja ķēdes pārtraucēja telpā ar pārvietošanas transportlīdzekli, to var droši nofiksēt testa stāvoklī; Skapja pozīcijas displeja lampa parāda tā atrašanās vietu. Un tikai pēc drošības slēdzenes var kratīt piedziņas mehānismu, rokas kartītu darba stāvoklī. Pēc tam, kad rokasauto nonāk darba stāvoklī, stumjamais rokturis nepārvietojas, un atbilstošais pozīcijas indikators parādīs savu pozīciju. Rokas kartes mehāniskais bloķēšana var droši nodrošināt, ka ķēdes pārtraucēju var aizvērt tikai rokas kartes darba vai testa stāvoklī; Un ķēdes pārtraucēju var pārvietot tikai tad, kad rokasauto ir ieslēgts. Aizvērt durvju darbību var realizēt.

Nodalījumā

Slēdža skapja galvenajām elektriskajām sastāvdaļām ir savi atsevišķi nodalījumi, proti: instrumentu telpa A, jaudas slēdža telpa B, C kopnes telpa, D kabeļu telpa, katra nodalījuma aizsardzības līmenis sasniedz IP2X; Papildus instrumentu telpai pārējām trim augstspiediena kamerām ir savi spiediena samazināšanas kanāli.

Instrumentu telpa A

Releja instrumentu telpā var uzstādīt releja aizsardzības elementus, skaitītājus, tiešraides uzraudzības indikatorus un sekundārā aprīkojuma īpašās prasības. Vadības ķēde ir ievietota spraugā ar pietiekamu vietu, un tam ir metāla pārseguma plāksne, lai izolētu sekundāro ķēdi no augstspiediena kameras. Kreisās līnijas grope ir paredzēta mazas līnijas ieviešanas un ekstrakcijas kontrolei, pārslēdziet skapi pašu iekšējo mazo līniju, kas atrodas labajā pusē. Ja nepieciešams, var būt neliels autobuss caur caurumu uz releja instrumentu telpas jumta ērtai būvniecībai. Elektroinstalācijas laikā instrumentu telpas augšējo vāka plāksni var apgriezt, lai atvieglotu mazā autobusa uzstādīšanu.

Lauzēja istaba B

Abās nodalījuma pusēs ir uzstādītas sliedes, lai rokas kartītis varētu slīdēt no izolācijas/testa pozīcijas uz darba stāvokli skapī. Kad rokaskarts pārvietojas no atvienošanas stāvokļa/testa pozīcijas uz darba stāvokli, vārsta durvis uz augšējās un apakšējās statiskās kontakta kārbas ir savienotas ar rokas kartīti un automātiski atveras vienlaicīgi; Pārvietojoties pretējā virzienā, vārsts tiek automātiski aizvērts, līdz rokas mašīna atgriežas noteiktā stāvoklī un pilnībā nosedz statisko kontakta kārbu, veidojot efektīvu izolāciju. Tajā pašā laikā augšējo un apakšējo vārstu savienojums apkopes laikā var bloķēt vārstu uzlādētajā pusē, lai nodrošinātu, ka tehniskās apkopes personāls nepieskaras uzlādētajai virsbūvi. Rokas kartogrāfu var darbināt arī tad, kad lauzēja telpas durvis ir aizvērtas. Caur durvju novērošanas logu jūs varat novērot rokas autgaļa atrašanās vietu, aizvēršanu, bremžu displeju un enerģijas uzglabāšanas statusu otrā telpā.

Busbar kamera C

Galvenais autobuss ir viens šļakatas caur savienojumu, kas fiksēts caur atbalsta kopni un statisko kontaktu kasti. Galvenais autobuss un savienojošais autobuss ir D formas vai taisnstūrveida. Izmanto lielai strāvas slodzei ar dubultu autobusu. Zaru autobuss ir pieskrūvēts pie statiskās kontakta kastes un galvenā autobusa, un nav nepieciešams cits atbalsts. Galvenais autobuss un zaru autobuss ir pārklāti ar karstumā saraujamu uzmavu, klēpja savienojums ir izgatavots no liesmu slāpētāja T veida izolācijas pārseguma, lai nodrošinātu uzticamu kompozītu izolāciju, un blakus esošais skapja autobuss ir piestiprināts ar sienu buksi.

Kabeļu telpa D

Strāvas transformators ir uzstādīts uz kabeļu telpas aizmugurējās sienas, un iezemēšanas slēdzis ir uzstādīts uz kontakta kastes stiprinājuma plāksnes, lai izvairītos no zemējuma slēdža darbības vārpstas deformācijas. Kabeļu iekštelpas ir lielas, var savienot ar vairākiem kabeļiem, kabeļa savienojuma augstums ir augsts, ērta uzstādīšana.

Par mums:

Henan Fengyuan Power Technology Co, Ltd, dibināta 2010. gadā ar reģistrēto kapitālu 20 miljoni juaņu, pamatlīdzeklis 50 miljoni juaņu, vairāk nekā 200 darbinieki un gada produkcijas vērtība gandrīz 100 miljoni juaņu, kas atrodas Jiyuan City, Henan, Ķīna.

Fengyuan koncentrējas uz KYN61-40.5 jaudas sadales skapja, KYN28-12, XGN15-12, HXGN15-12 un citu modeļu vidēja un augstsprieguma pilna komplekta komutācijas iekārtu ražošanu, pārvietojamu transformatoru saliekamo apakšstaciju, ģeneratora automātisko vadības skapi, divkāršās jaudas automātisko komutācijas ierīci, izvelkamu zemsprieguma slēdžu GCK, GCS, MNS sēriju, fiksēto zemsprieguma komutācijas GGD sēriju un citus vadības, mērīšanas, komutācijas kastes vai skapju sērijas produktus.
