FY01 COMPACT sadales transformatoru apakšstacija

FY01 COMPACT sadales transformatoru apakšstacija

Kādi ir piesardzības pasākumi Eiropas stila kastes transformatora korpusa kastes konstrukcijas projektēšanai?

1. Eiropas stila kastes transformatora korpusa kastes konstrukcijas dizains.

Eiropas stila kastes transformatora korpuss sastāv no trim daļām: pamatnes, flīzes un augšējā vāka. Pamatnes sienas panelis ir metināts vai pieskrūvēts, lai izveidotu kanālu tēraudu, leņķa tēraudu, plakanu tēraudu, tērauda plāksnes utt. Lai apmierinātu ventilācijas, siltuma izkliedes un ienākošo un izejošo līniju vajadzības, lentes caurumi un apļveida caurumi ar dažādām mitrums arī jāveic attiecīgajās pozīcijās.

Lai vasarā novērstu spēcīgu saules starojumu, Eiropas kastes tipa transformatoru apakšstacijas augšdaļa parasti ir piepildīta ar izolācijas materiāliem ar zemu siltumvadītspēju, piemēram, akmens vates plāksni, putupolistirolu utt.

2. Transformatora kameras konstrukcijas projektēšana.

Eiropas stila kastes transformatori ir aprīkoti ar neatkarīgām transformatoru telpām, kas galvenokārt sastāv no transformatoriem, automātiskām temperatūras kontroles sistēmām, apgaismojuma un drošības aizsargbarjerām.

Lielais siltuma daudzums, kas rodas transformatora darbības laikā, izkliedēsies transformatora telpā, izraisot nepārtrauktu temperatūras paaugstināšanos transformatora telpā, īpaši, ja vides temperatūra ir augsta, temperatūra paaugstinās ātrāk. Tāpēc, paļaujoties tikai uz dabisko ventilāciju siltuma izkliedēšanai, bieži vien nevar nodrošināt uzticamu un drošu transformatora darbību. Tāpēc siltuma izkliedes un ventilācijas problēmām transformatoru telpā jābūt galvenajam apsvērumam Eiropas kastes transformatoru korpusu projektēšanā. Eiropas stila kastes transformatoru konstrukcijā, izņemot tos ar mazāku transformatoru jaudu, kas izmanto dabisko ventilāciju, parasti tiek izstrādāta temperatūras mērījumu aizsardzība un problēmas risināšanai tiek izmantoti piespiedu ventilācijas pasākumi.

3. Zemsprieguma kameras projektēšana Eiropas kastes transformatoram

Eiropas stila kastes transformatora zemsprieguma telpas konstrukcijas struktūra atšķiras atkarībā no dažādiem izmantošanas scenārijiem rūpniecības un kalnrūpniecības uzņēmumos vai dzīvojamos rajonos. Parasti Eiropas stila kastes transformatoriem, ko izmanto rūpniecības un kalnrūpniecības uzņēmumi, strāvas padeve un apgaismojuma barošana jāprojektē atsevišķi. Izmantojot zemsprieguma uzskaiti, parasti elektroapgādes birojam ir nepieciešama atsevišķa apgaismojuma elektroenerģijas uzskaite, galvenokārt tāpēc, ka apgaismojuma elektroenerģijas vienības cena parasti ir augstāka nekā jaudas elektroenerģijas cena. Projektējot apakšstacijas, ko izmanto dzīvojamo māju apdzīvotās vietās, nav jāņem vērā elektroenerģijas patēriņa jautājums.

Eiropas stila kastes transformatora zemsprieguma kameras izejas ķēde atšķiras pēc konstrukcijas, pamatojoties uz transformatora jaudu un lietotāju vajadzībām. Ja transformatora jauda ir maza un lietotājam nepieciešams mazāk izvades līniju, to var iestatīt mazāk. Tomēr, ja transformatora jauda ir liela un lietotājam ir nepieciešams vairāk ievades līniju, var projektēt vairāk līniju, kā arī var apsvērt izkārtojumu atbilstoši satiksmes apjoma darbības formai.

Vides apstākļi:

Augstums: 1000 m un zemāk.
Apkārtējā temperatūra: - 25 ~ plus 40 C.

Vēja ātrums: ne vairāk kā 35m/s.
Relatīvais mitrums: ne vairāk kā 90 procenti (plus 25 C).
Seismiskais horizontālais paātrinājums: ne vairāk kā {{0}},4 m/s, vertikālais paātrinājums: ne lielāks par 0,2 m/s.
Lietošanas vieta: nedrīkst būt vadoši, putekļaini, bīstami, kodīgi, viegli uzliesmojoši un sprādzienbīstami materiāli, kas kaitīgi metāliem un izolatoriem.

Eiropas tipa apakšstacija ir pilns jaunu jaudas transformatoru iekārtu komplekts, ko izstrādājis mūsu uzņēmums, pamatojoties uz valsts pilsētu tīkla pārveidošanu, nodrošinot optimālu kombināciju eļļā iegremdējamam slēgtajam spēka transformatoram un augstsprieguma un zemsprieguma elektriskajiem komponentiem. Veicot struktūras optimizāciju, sadales iekārta ir jāsamazina līdz galam, kas ievērojami samazina kombinētā transformatora aizņemto laukumu ar tādām priekšrocībām kā mazs tilpums, zems trokšņa līmenis, uzticama strāvas padeve, saprātīga struktūra, pielāgojama uzstādīšanai, viegli lietojama un spējīga darboties. maksimāli dziļi slodzes centrā utt.Tā var salikt tīkla automatizācijas termināli (FTU) augstsprieguma gredzena tīkla skapī, nodrošināt drošu īssavienojuma un vienfāzes zemējuma defekta noteikšanu, un tam ir funkcija "četri". tālvadības pults”, kas atvieglo tīkla izplatīšanas automātisku jaunināšanu. To plaši izmanto dzīvojamos kvartālos, tirdzniecības centros, stacijās rūpniecības un kalnrūpniecības uzņēmumos, lidostās, dzelzceļos, skolās, slimnīcās, daudzstāvu ēkās un vietās.

Iespējas:
1) Mazāka aizņemtā platība
2) Stingrs un uzticams
3) Viegli pārvietojams, skaists un praktisks
4) Tās izmaksas ir zemas, un uzstādīšanas periods ir īss

Kastes apakšstacijas funkciju struktūra

A. Box apakšstacijas funkcija un raksturlielumi

Kastes tipa apakšstacija attiecas uz āra sadales ierīci, kas kopā uzstāda augstsprieguma un zemsprieguma sadales iekārtas un transformatorus slēgtā kastē. Galvenā funkcija ir nodrošināt nepieciešamo elektroenerģiju augstsprieguma vai zemsprieguma lietotājiem. Tam ir šādas īpašības:

1. Mazs nospiedums. Kastes tipa apakšstacijas uzstādīšana var ietaupīt vairāk nekā divas trešdaļas zemes platības, salīdzinot ar tāda paša izmēra apakšstacijas būvniecību.

2. Elastīgas kombinācijas metodes. Kastes tipa apakšstaciju struktūra ir salīdzinoši kompakta, katrai kastei veidojot neatkarīgu sistēmu, kas padara kombinēšanas metodi elastīgu un mainīgu. Lietotājs var brīvi kombinēt dažus režīmus atbilstoši faktiskajai situācijai, lai apmierinātu dažādu vietu vajadzības.

3. Skaists izskats, viegli saskaņojams ar vidi. Kastes korpusu var izvēlēties dažādās krāsās atbilstoši dažādām uzstādīšanas vietām, padarot to viegli saskaņojamu ar apkārtējo vidi. Tas ir īpaši piemērots blīvi apdzīvotām vietām, piemēram, pilsētas dzīvojamajām kopienām, stacijām, ostām, lidostām, parkiem, zaļajām zonām utt. To var izmantot kā fiksētu apakšstaciju vai mobilo apakšstaciju.

4. Zemas investīcijas un īss būvniecības cikls. Kastes tipa apakšstacijas samazina investīcijas par 40 procentiem līdz 50 procentiem salīdzinājumā ar tāda paša mēroga parastajām apakšstacijām, un būvniecības un uzstādīšanas ciklu var ievērojami saīsināt. Tajā pašā laikā arī kastes tipa apakšstacijas ikdienas apkopes darba slodze ir salīdzinoši neliela.

B. Kastes tipa apakšstaciju veidi

1. Montāžas veids

Augstsprieguma un zemsprieguma ierīču un transformatoru komplektu uzstādiet metāla kastēs un atstājiet darba koridorus augstsprieguma un zemsprieguma sadales ierīcēs. Šāda veida kastes transformatoriem ir liels tilpums, un to mūsdienās izmanto reti.

2. Kombinētās ierīces tips

Tā vietā, lai izmantotu esošo pilno ierīču komplektu, augstsprieguma un zemsprieguma vadības un aizsardzības elektroiekārtas tiek tieši iepakotas kastē, veidojot veselumu. Dizains tiek uzskatīts par bezapkopes, bez darbības koridoriem un mazas kastes, kas pazīstamas arī kā Eiropas stila kastes transformatori vai parastie kastes transformatori.

3. Viens ķermeņa tips

Vienkāršojiet augstsprieguma vadības un aizsardzības ierīces un ievietojiet augstsprieguma un zemsprieguma sadales ierīces un transformatora galveno korpusu transformatora eļļas tvertnē kopā, lai izveidotu veselu, mazāku, tuvu eļļas iegremdējamajam transformatoram. tāda pati jauda, ​​kas ir 1/3 no Eiropas kastes tipa transformatora. Zināms arī kā amerikāņu stila kastes transformators vai kompaktais kastes transformators.

C. Box apakšstacijas uzbūve

1. Eiropas stila kastes transformatora uzbūve

(1) Ķīnā parasti izmanto Eiropas stila kastes tipa apakšstacijas ar trim daļām, katra sastāv no vienas telpas, veidojot "mu" vai "pin" struktūru. Parasti izmantotie modeļi ietver ZBW un XWB. Šķērsgriezuma un elektroinstalācijas shēmas ir parādītas attēlā GYPD00102003-1. Eiropas stila kastes transformatora augstsprieguma kamera ir gredzenveida tīkla, dubultlīnijas vai termināla bloka slodzes slēdzis ar nelielu tilpumu un savietojamību ar gredzenveida tīkla skapi. Droša un uzticama kompakta konstrukcija ar visaptverošu bloķēšanas funkciju pret nepareizu darbību, augstu uzticamību un ērtu darbību un apkopi. Augstsprieguma aprīkojums parasti izmanto slodzes slēdža un drošinātāja kombināciju. Drošinātājs ir aprīkots ar triecienelementu. Kad drošinātājs ir izdedzis, uzbrucējs nospiedīs atbrīvošanas mehānismu, un trīsfāzu slodzes slēdzis vienlaikus tiks atvērts, lai izvairītos no fāzes zuduma darbības. Tajā pašā laikā, ja tiek izmantots elektriskais darbības mehānisms, var realizēt sadales automatizācijas funkciju. Gredzenveida tīkla struktūras 10kV kabeļa izvads ir aprīkots ar zemējuma defekta indikatoru un nulles secības sensoru. Transformatori var būt iegremdēti eļļā vai sausā tipa, ar D, yn11 vadu. Ņemot vērā nelabvēlīgo siltuma izkliedi, var izmantot dabisko ventilāciju vai augšējo piespiedu ventilāciju. Zemsprieguma telpa ir aprīkota ar mērīšanas un reaktīvās jaudas kompensāciju, un sekundāro ķēdi un izejošo līniju skaitu var veidot atbilstoši lietotāju vajadzībām, lai apmierinātu dažādas vajadzības. Ārējais apvalks ir izgatavots no tērauda plāksnes vai sakausējuma plāksnes, ar divslāņu augšējo vāku un labu izolāciju. Izskatu un krāsu var saskaņot ar vidi. Augstsprieguma kamera, transformatora kamera un zemsprieguma kamera ir sadalīta neatkarīgos nodalījumos ar starpsienām. Uzraudzībai un apkopei katrā nodalījumā ir uzstādītas apgaismes ierīces, un apgaismojuma slēdzi kontrolē durvis.

2. Amerikāņu stila kastes transformatora uzbūve

(1) Amerikāņu stila kastes transformatoram ir augstsprieguma slēdzis un transformators vienā eļļas tvertnē. Populārākie amerikāņu stila kastes transformatoru modeļi ir ZB1336, GE un COOPER. Struktūra un vadi ir parādīti attēlos GYPD00102003-2 un GYPD00102003-3.

Amerikāņu stila kastes transformatoram ir pilnībā noslēgta un pilnībā izolēta konstrukcija ar augstu drošību, ko var izmantot gredzenu tīkliem un termināļiem. Augsto spriegumu kontrolē ar T-veida vai V-veida trīsfāzu savienojuma četru pozīciju eļļas slodzes slēdzi, kā parādīts attēlā GYPD00202002-04 un GYPD00202002-05

2) Transformators izmanto rezerves drošinātāju, kas virknē savienots ar spraudni, lai nodrošinātu aizsardzību. Rezerves drošinātājs ir uzstādīts kastes iekšpusē un darbojas tikai tad, ja kastes transformatorā ir iekšēja fāzes bojājums, ko izmanto augstsprieguma līnijas aizsardzībai. Spraudņa drošinātājs izplūst, ja sekundārajā pusē ir īssavienojums vai pārslodze.

Augstsprieguma kabelis ir savienots ar uzmavu ar labu izolācijas veiktspēju, kas ir savienota ar elkoņa kabeļa spraudni, lai noslēgtu strāvu. Elkoņa kabeļa spraudnis ir pilnībā ekranēts izolēts spraudnis, ko var pilnībā ielādēt un atvienot, līdzvērtīgs slodzes slēdzim. Struktūra ir parādīta attēlā GYPD00102003-6, bet, ja tā ir savienota ar īssavienojuma punktu, ir jānomaina elkoņa spraudnis un uzmava.

D. Box apakšstacijas darbība

1. Kastes tipa apakšstacija jānovieto salīdzinoši augstā vietā, nevis zemās vietās, lai novērstu lietus ūdens iekļūšanu kastē un ietekmētu iekārtu darbību. Lejot betona platformas, augstsprieguma un zemsprieguma pusēs jāatstāj spraugas, lai atvieglotu kabeļu ievilkšanu un izvilkšanu. Rakot pamatu, saskaroties ar grunti, ko veido atkritumu vai kodīgas augsnes uzkrāšanās, tas ir jāizrok līdz cietai augsnei, pēc tam jāaizpilda ar labas kvalitātes augsni un jāsablīvē, un pēc tam jāaizpilda ar trīs slāņiem augsnes vai grants, lai nodrošinātu stabilitāti. no fonda.

2. Kastes tipa apakšstacijas zemējumam un neitrālajam savienojumam ir kopīgs zemējuma tīkls. Zemējuma režģis parasti izmanto metodi, kas iespiež zemējuma pāļus četros pamatu stūros un pēc tam savieno tos kopumā. Starp kastes tipa apakšstaciju un zemējuma tīklu ir jābūt diviem drošiem savienojumiem. Pēc ekspluatācijas zemējuma savienojums ir regulāri jāpārbauda, ​​lai pārliecinātos, ka tas nav vaļīgs vai korodējis. Regulāri mēra zemējuma pretestību, kas nepārsniedz 4 Ω.

3. Kastes tipa apakšstacijā galvenokārt tiek izmantota dabiskā gaisa cirkulācijas dzesēšana. Tāpēc ap to nedrīkst krāt gružus, īpaši transformatora telpas durvis. Regulāri jānoņem arī žalūziju ventilācijas atveres, lai nodrošinātu, ka iekārta nepārsniedz maksimāli pieļaujamo temperatūru.

Pēc zemsprieguma ķēdes pārtraucēja nostrādāšanas pirms strāvas pārsūtīšanas ir jānosaka cēlonis, lai novērstu negadījuma paplašināšanos.

5. Kastes tipa apakšstacijas augstsprieguma kamerai jābūt aprīkotai ar cinka oksīda zibens novadītājiem, un uzstādīšanas metodei jābūt ērtai testēšanai un nomaiņai.

6. Augstsprieguma telpā esošās iekārtas, piemēram, gredzenveida tīkla slēdži, transformatori, zibens novadītāji u.c., regulāri jāpārbauda un jāuztur, defekti jāatklāj un savlaicīgi jānovērš, kā arī regulāri jāveic izolācijas profilaktiskās pārbaudes. Ja tas tiek pārtraukts ilgāk par 3 mēnešiem un tiek atkal nodots ekspluatācijā, jāveic pilna projekta profilaktiskā pārbaude.

7. Lai nomainītu augstsprieguma drošinātāju bez pārrāvuma jaudas, transformators ir jāizslēdz, un darbības laikā ir pareizi jāatlaiž mehāniskais bloķētājs un jāizmanto izolēts darbības stienis.

8. Visām kastes tipa apakšstacijas ienākošo un izejošo kabeļu atverēm jābūt noslēgtām, lai novērstu mazu dzīvnieku iekļūšanu un negadījumu izraisīšanu.

9. Jābūt brīdinājuma zīmei par "augstsprieguma apdraudējumu" un elektroiekārtu datu plāksnītes numuram

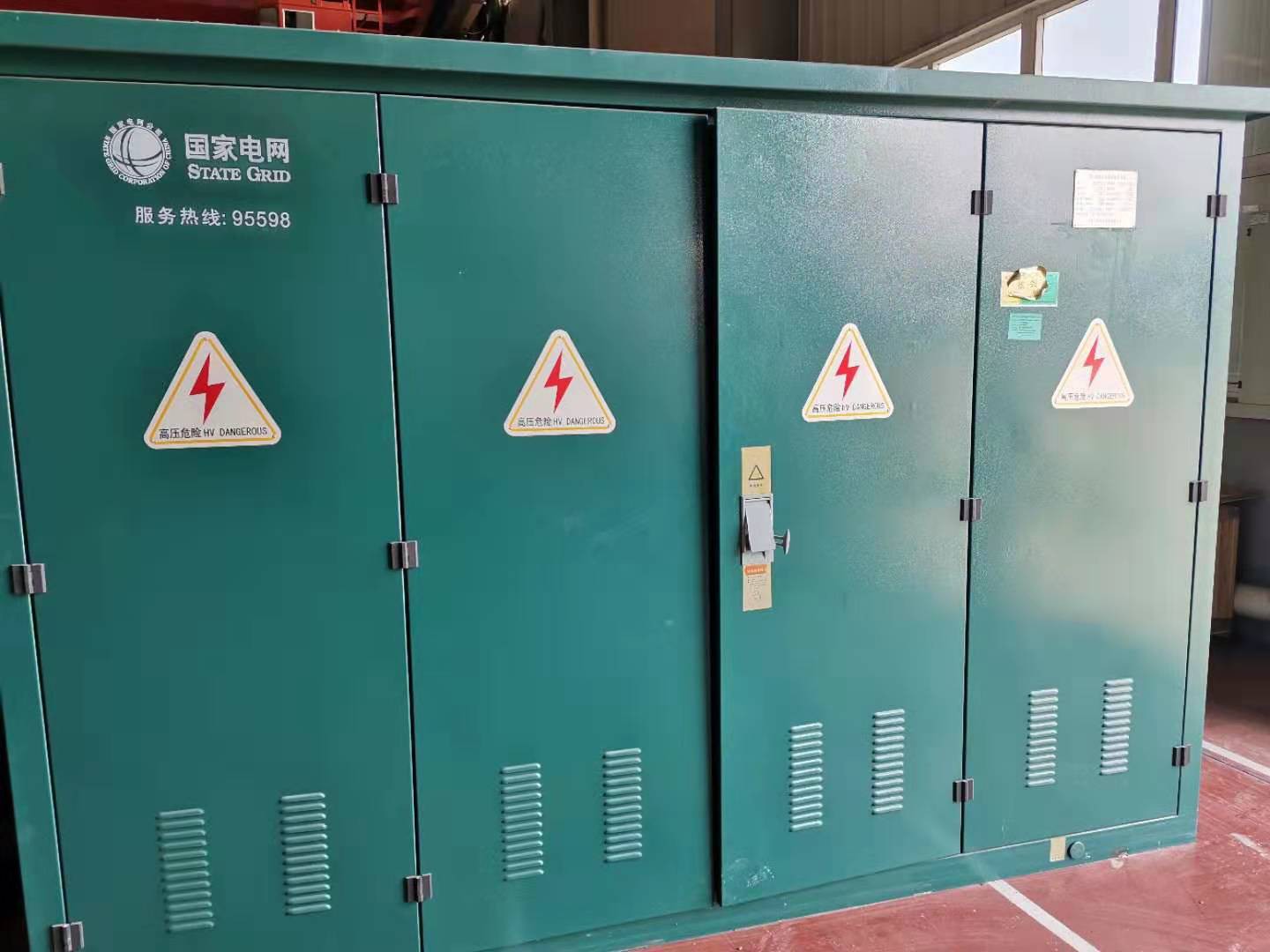

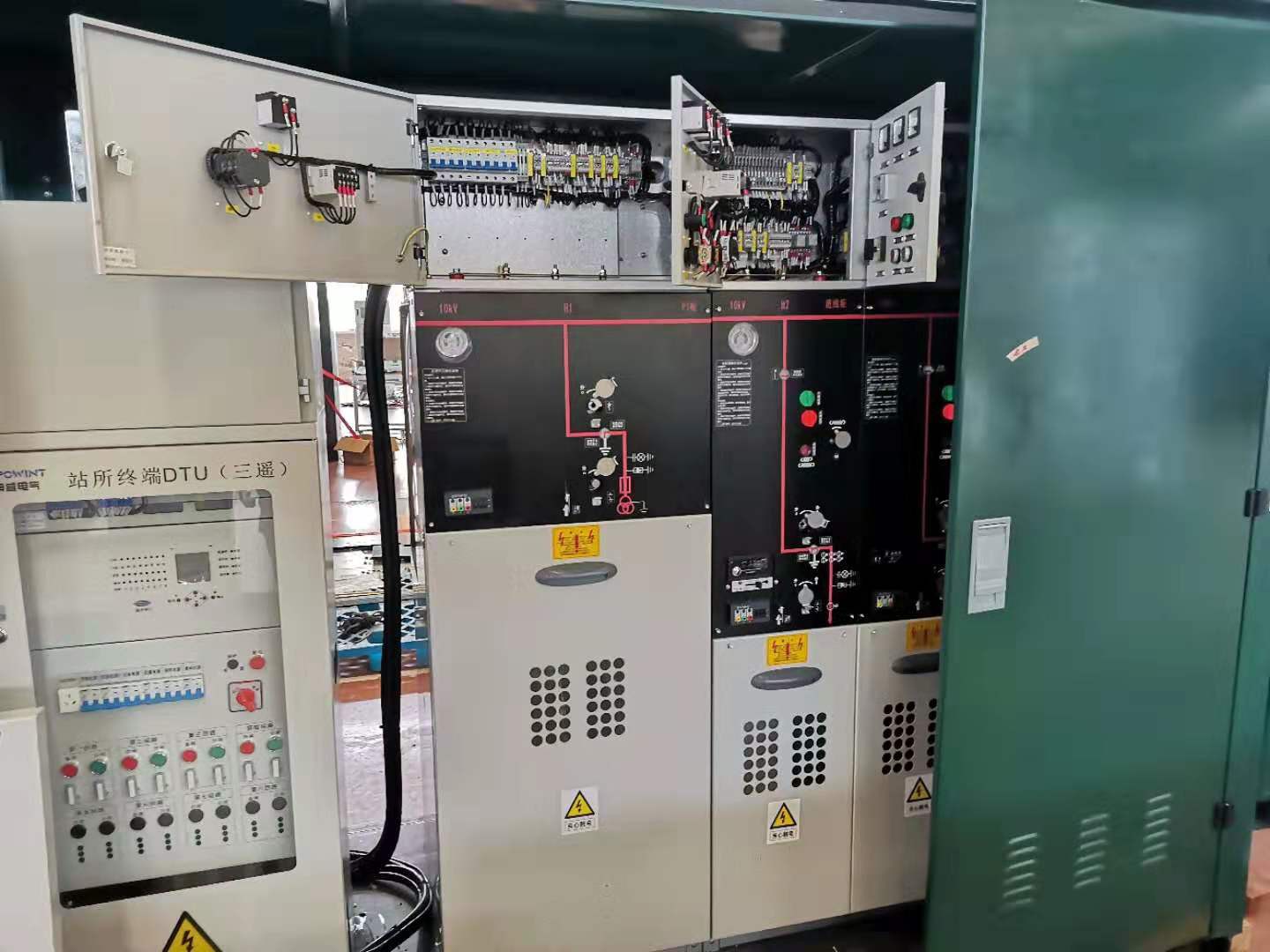

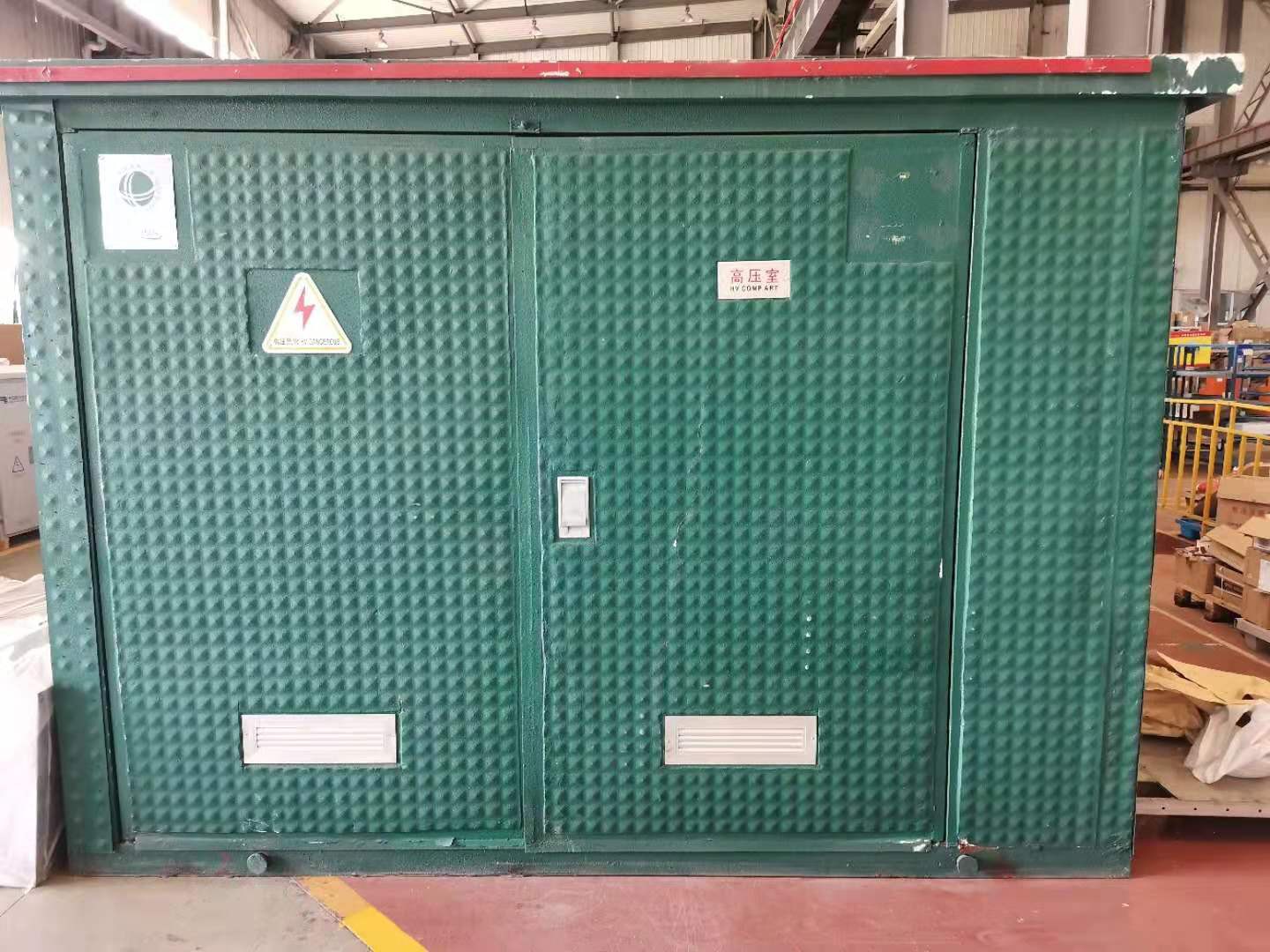

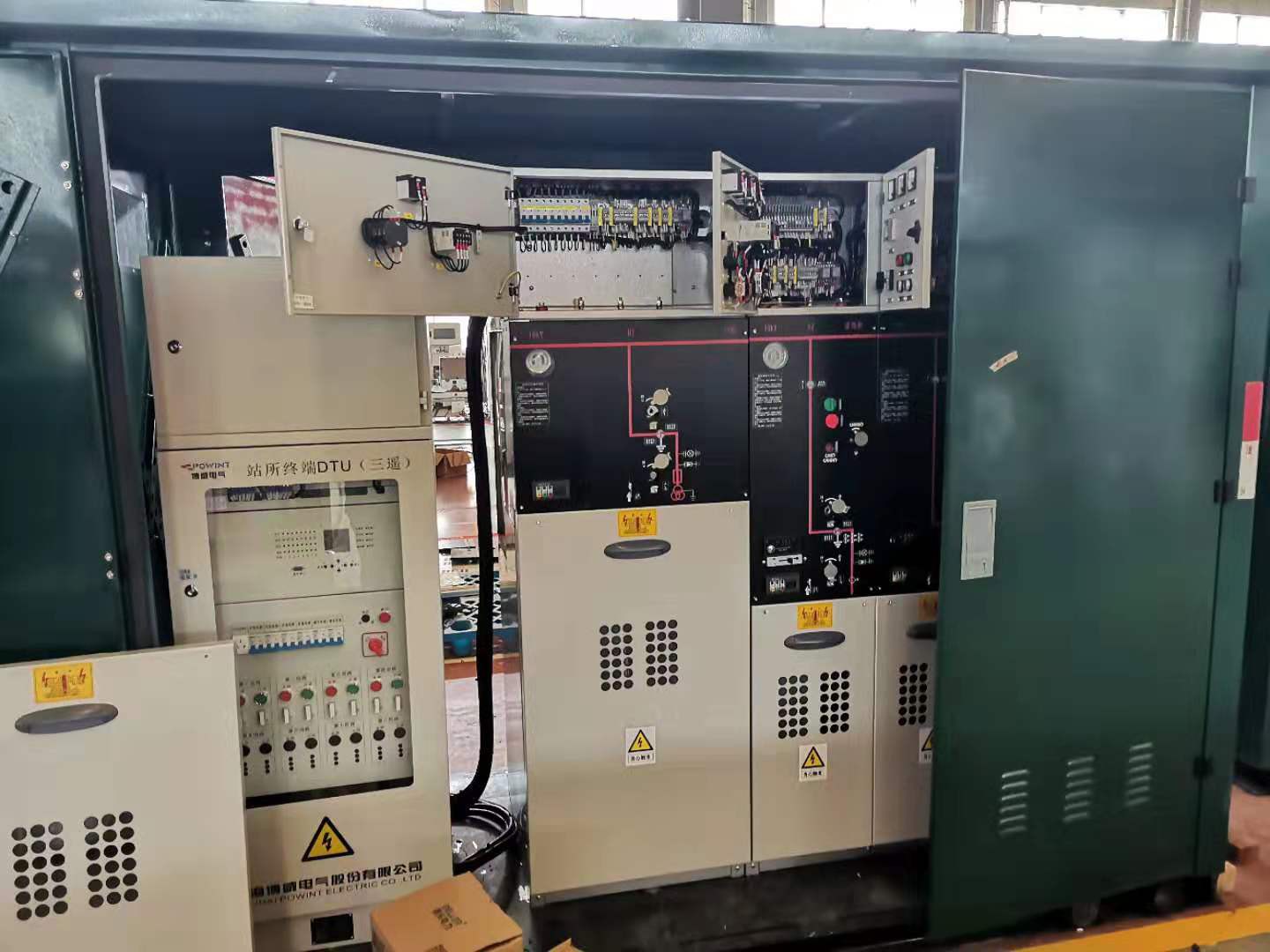

PRODUKTA FOTO

RŪPNĪCAS DARBNĪCA

IEPAKOŠANA UN PIEGĀDE

FAQ

Q5: Vai ir pieejams OEM/ODM?

A: Jā, tā ir! Mūsu produktus var pielāgot. Mums ir dizaina un inženieru komandas, mēs varam pielāgot produktus atbilstoši klientu zīmējumam vai prasībām.

Q6: Vai esat ražotājs vai tirdzniecības uzņēmums?
A: Mēs esam rūpnīca, kā 100% profesionāls ražotājs ar 20 gadu ražotāja pieredzi, mēs varētu ražot produktus atbilstoši klientu prasībām, kā arī mēs varētu 100% kontrolēt produktu kvalitāti.

Q7: Vai par cenu var vienoties?

A: Jā, cena ir runājama. To var mainīt atbilstoši jūsu daudzumam vai iepakojumam

Q8: Kā būtu ar pārbaudi?

A: Mums ir visa pārbaudes sistēma no izejmateriāliem līdz galaproduktiem, tostarp temperatūras paaugstināšanās tests, sāls izsmidzināšanas testa vadītāja tipa pārbaude, mehāniskā kalpošanas laika pārbaude.

Q9: Kas ir maksājuma nosacījumi?

A: TT, Paypal, Western Union, Alibaba tirdzniecības garantija un L / C ir pieņemami. 30 procenti T/T iepriekš, 70 procentu atlikums pirms nosūtīšanas.

Q10: Kāds ir uzņēmuma piedāvātais pakalpojums?

A: Mums ir profesionāla inženieru komanda, kas var izstrādāt un izstrādāt veidni, lai sasniegtu dažādas klientu prasības.

Mums ir arī pārdošanas komanda, kas piedāvā labu servisu no pirmspārdošanas līdz pēcpārdošanai.

Šis produkts parasti tiek pielāgots.
Mēs esam ražotājs, un mums ir profesionāla tehniskā nodaļa, kas var izstrādāt un nodrošināt risinājumus atbilstoši klientu vajadzībām.
Lūdzu, sazinieties ar mūsu pārdošanas personālu, lai iegūtu dizaina rasējumus

Šeit ir mūsu klientu piemēri jūsu atsaucei

ASV KLIENTI

IEKĀRTAS TEHNISKĀS PRASĪBAS UN RAKSTUROJUMS
Re:82 komplekti kompakto apakšstaciju
Lieta- Nē.	Tehnisko datu grafiks	Vienība	Obligāti (pie 3000 m	Piedāvātie dati
	Sistēmas datu prasības
1.05.10	Sašķelts vara vadītājs zemēšanai
	Ražotājs	-
	Materiāls	-	varš
	Šķērsgriezums	mm2	>50
	Garums	m	>40
1.05.11	Zemējuma stieņi
	Ražotājs	-
	Tips	-
	Materiāls!	-
	Garums	m
	Sekcijas uz stieni	gab
1.6	Kompaktās apakšstacijas (1. iespēja)
	Ražotājs	-		Fengyuan
	Tips	-		Ārā
	Kopējā aizsardzības klase pilnai apakšstacijai	-	IP 44	IP 44
	Korpusa materiāls	-		GI
	Kopējie izmēri (P x G x A)
	priekš S/S ar 1x50 kVA transformatoru	mm/mm/mm		3000x1850x2150
	■ S/S ar 1x100 kVA transformatoru	mm/mm/mm		3000x1850x2150
	priekš S/S ar 1x160 kVA transformatoru	mm/mm/mm		3000x1850x2150
	• S/S ar 1x250 kVA transformatoru	mm/mm/mm		3000x1850x2150
	Kopējais svars
	■ S/S ar 1x50 kVA transformatoru	Kilograms		1000kg.
	■ S/S ar 1x100 kVA transformatoru	Kilograms		1000kg.
	■ S/S ar 1x160 kVA transformatoru	Kilograms		1000kg.
	■ S/S ar 1x250 kVA transformatoru	Kilograms		1000kg.
1.6.1	20 kV Sadales iekārtas
	Ražotājs	-		Chnt / ekvivalents
	Tips	-		Iekštelpu RMU



JA VAJADZĪGA SĪKĀKA INFORMĀCIJA, LŪDZU, BRĪVI SAZINIETIES AR MUMS
